世界標準 LHLシステム・グリス潤滑システム

バルブ

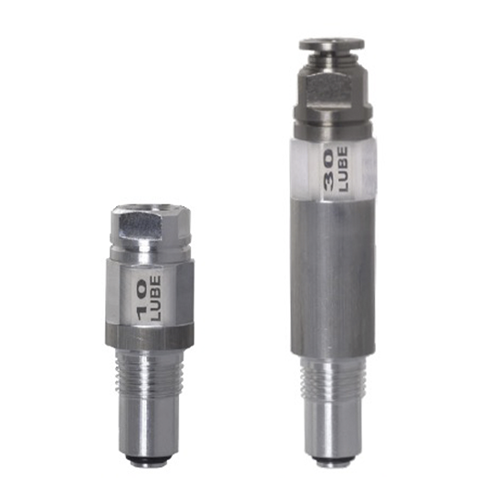

Sシリーズ MUD型(LHL専用定量バルブ)

Sシリーズ MUD型(LHL専用定量バルブ)

MUバルブは生産完了品になりました。旧品はこちら

※分解・修理は絶対にしないでください。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

作動原理図

作動原理図

型式

型式コードNO.吐出量
(mℓ)
接続方法L寸法
(mm)
マーク
MUD-5 205872 0.05 ブッシング 38 5 HEX12
MUD-10 205873 0.1 10
MUD-20 205874 0.2 51 20
MUD-30 205935 0.3 58.4 30
MUD-50 205936 0.5 50
MUD-5C 205922 0.05 ワンタッチ 45.4 5
MUD-10C 205923 0.1 10
MUD-20C 205924 0.2 58.4 20
MUD-30C 205925 0.3 65.7 30
MUD-50C 205926 0.5 50



仕様

作動圧力 1.5 MPa
復帰圧力 0.4 MPa

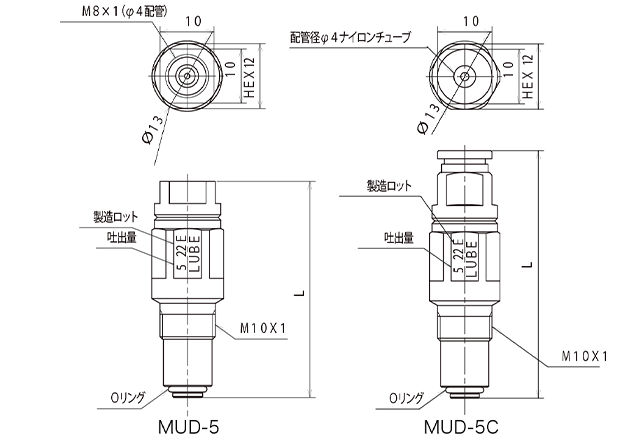

外形寸法図

外形寸法図
