配管部品

配管接続 部品

コンプレッション・ブッシング

コンプレッション・ブッシング

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

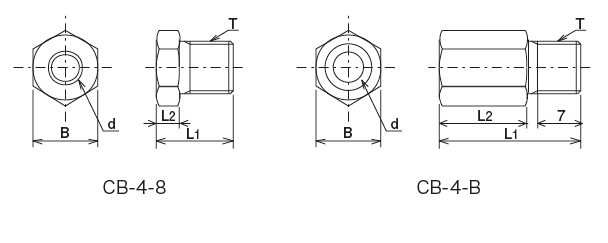

コンプレッション・ブッシング 外形寸法図

コンプレッション・ブッシング(コンプレッション・パーツ)
 外形寸法図
型式コードNO.管外径(φ)Td(φ)L1L2B
CB-4-8 106253 4 M8×1 4.2 11.6 4 8
CB-4-B 166253 20 12
CB-6 206252 6 M10×1 6.2 12.5 4 10
CB-6-B 166255 20 12
CB-8 207252 8 M14×1.5 8.2 16 4.5 14

●材質:真鍮(C3604)

CB-4-B、CB-6-Bはブレードパイプ専用部品です。
ブレードパイプは、146ページを参照
