高圧継手(銅管用)

高圧継手(銅管用)

・RoHs指令(2011/65/EU,(EU)2015/863準拠)

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

外形寸法図

高圧継手(銅管用)
 外形寸法図

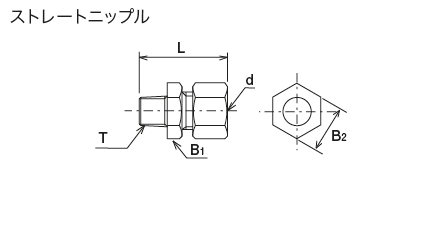

型式コードNO.管外径dLTB1B2
S61-BD 250101 ø 6 R1/8 27 12 12
S62-BD 290219 R1/4 32 14 17
S81-BD 250121 ø 8 R1/8 31  14
S82-BD 290245 R1/4 33  14

●材質:真鍮(C3604BD)

外形寸法図

高圧継手(銅管用)
 外形寸法図

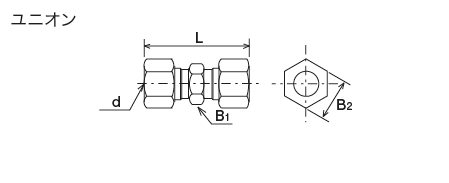

型式コードNO.管外径dLB1B2
U6-BD 250102 ø 6 32 12 12
U8-BD 250122 ø 8 42 14 17

●材質:真鍮(C3604BD)

外形寸法図

高圧継手(銅管用)
 外形寸法図

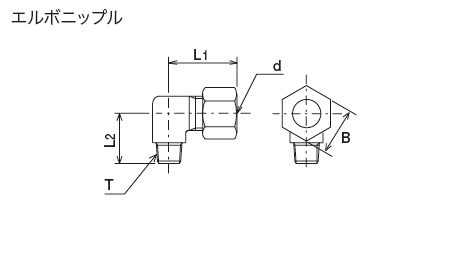

型式コードNO.管外径dTL1L2B
E61-BD 250103 ø 6 R1/8 20 17 12
E62-BD 290277 R1/4 25 22 17
E81-BD 250123 ø 8 R1/8 26 19
E82-BD 290246 R1/4 22

●材質:真鍮(C3604BD)

外形寸法図

高圧継手(銅管用)
 外形寸法図

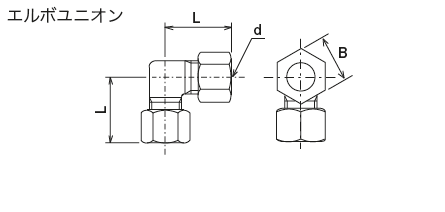

型式コードNO.管外径dLB
EU6-BD 250104 ø 6 20 12
EU8-BD 250124 ø 8 26 17

●材質:真鍮(C3604BD)

外形寸法図

高圧継手(銅管用)
 外形寸法図

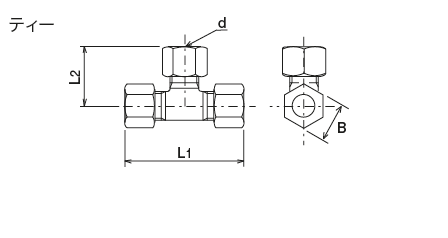

型式コードNO.管外径dL1L2B
T6-BD 250105 ø 6 40 20 12
T8-BD 250125 ø 8 52 26 17

●材質:真鍮(C3604BD)

外形寸法図

高圧継手(銅管用)
 外形寸法図

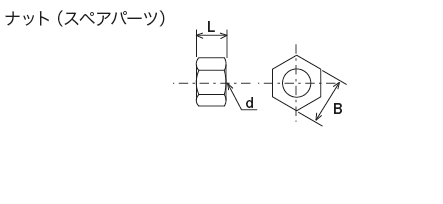

型式コードNO.管外径dLB
N6-BD 250109 ø 6 11 12
N8-BD 250129 ø 8 13 17

●材質:真鍮(C3604BD)
※1ロットあたり100個での販売です。



外形寸法図

高圧継手(銅管用)
 外形寸法図

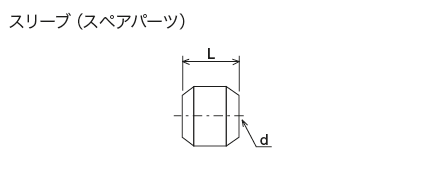

型式コードNO.管外径dL
F6-BD 250108 ø 6 6
F8-BD 250128 ø 8 7.5

●材質:真鍮(C3604BD)
※1ロットあたり100個での販売です。
