周辺機器

圧力計

圧力計

ポンプの吐出圧力の正常、 異常を目視で確認できます。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

仕様

  PB型 GV型
精度 ±3%F.S ±1.5%F.S
温度範囲 −5℃〜40℃ −5℃〜45℃
材質 ブルドン管 C6872T(10MPa以上C5191T) SUS316
外枠 SPCC 鉄板 SUS304 生地

圧力計

型式コードNO.圧力範囲(MPa)接続口
PB250 109147 25 R1/8
PB250B 209288 25
GV50-R 500649 50 R1/4

圧力計取付け板( PB型専用)

型式コードNO.
PP 109102



正しい使い方

● 落下などの強い衝撃を加えないでください。
● 圧力範囲以上の加圧はしないでください。

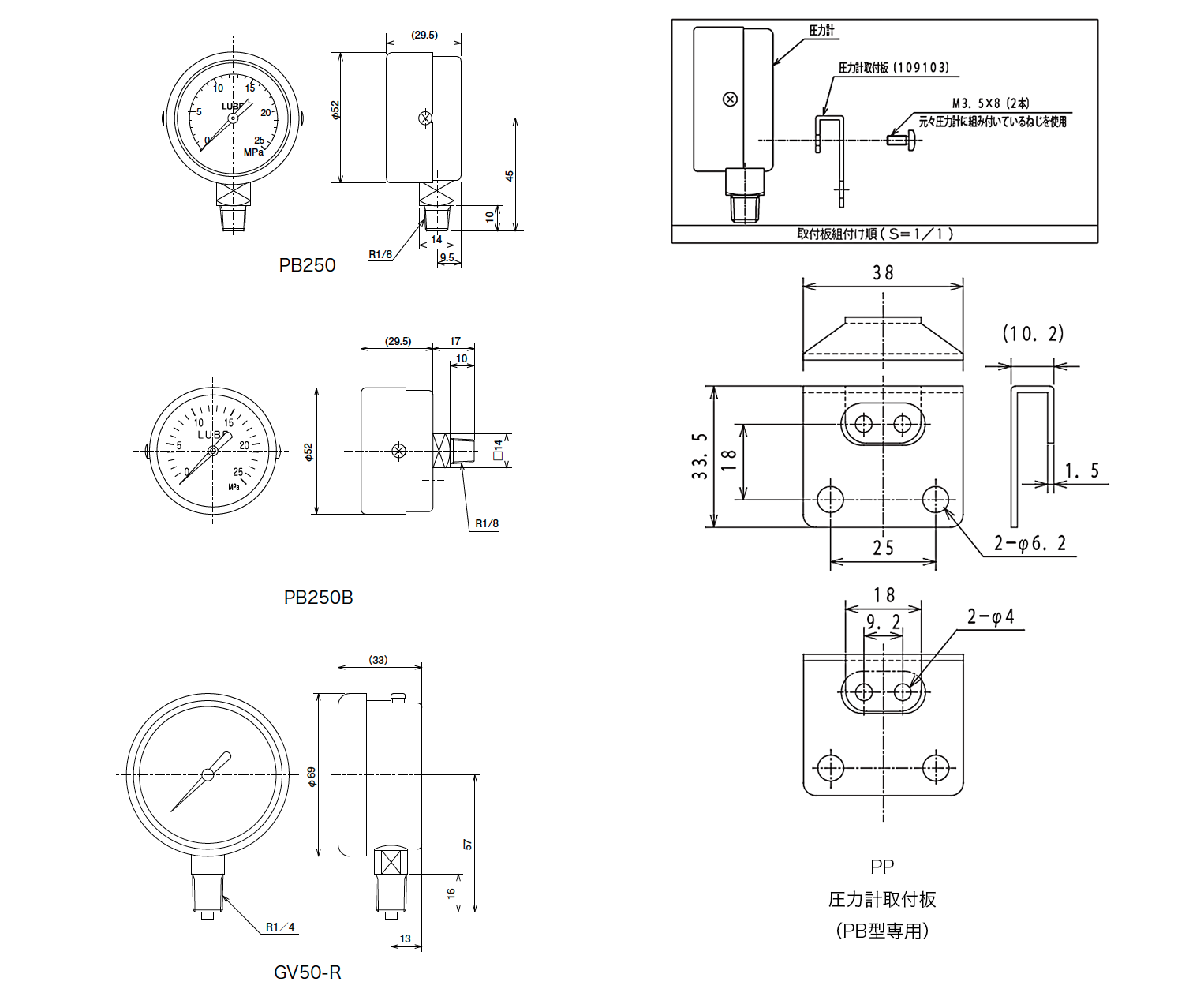

圧力計 外形寸法図

圧力計  外形寸法図



カタログダウンロード

DXF図面ダウンロード

STEP図面ダウンロード
