配管部品

KBC · KBL · OTS · OTE 型(ワンタッチ継手)

KBC · KBL · OTS · OTE 型(ワンタッチ継手)

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

仕様

使用圧力 オイル使用:保証値3MPa以下(実力値4MPa)
グリース使用:保証値4MPa以下(実力値5MPa)
繰り返し加圧回数 オイル使用:100万回
グリース使用:10万回
使用液剤 潤滑油
最低使用粘度 2mm2/s以上
使用環境温度 0〜60℃
耐振動性 4.5G 10〜55Hz、9G 55Hz(固定)

外形寸法図

KBC · KBL · OTS · OTE 型(ワンタッチ継手)
 外形寸法図

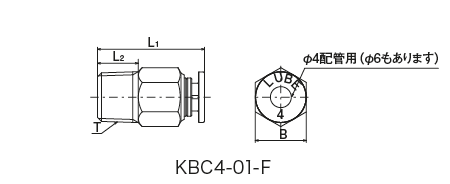

型式コードNO.管外径(φ)TBL1L2
KBC4-01-F 209503 4 R1/8 HEX10 21 8
KBC4-02-F 209504   R1/4 HEX14   11
KBC4-M6-F 209501   M6×1.0 HEX10   4.5
KBC4-M6P0.75-F 209502   M6×0.75   20 3.5
KBC6-01-F 209513 6 R1/8 HEX12 22.6 8

●材質:真鍮(C3604)

外形寸法図

KBC · KBL · OTS · OTE 型(ワンタッチ継手)
 外形寸法図

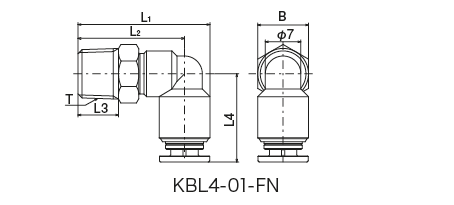

型式コードNO.管外径(φ)TBL1L2L3L4
KBL4-01-FN 209508 4 R1/8 HEX10 26 21 8 17.4
KBL4-M6-FN 209506 M6×1.0 HEX8 22.5 17.5 4.5
KBL6-01-F 209518 6 R1/8 HEX10 27.5 21.5 8 20.2

●材質:真鍮(C3604)

※エルボ回転型:回転式であることは、配管時の位置合わせが目的で、稼働部に使用する事が目的ではありません。

外形寸法図

KBC · KBL · OTS · OTE 型(ワンタッチ継手)
 外形寸法図

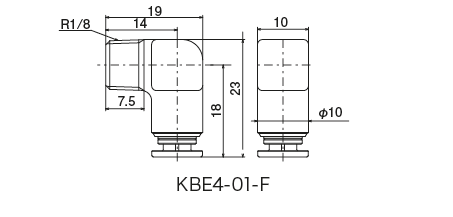

型式コードNO.管外径(φ)
KBE4-01-F 209523 4

●材質:真鍮(C3604)

仕様

最高使用圧力 6MPa
使用粘度範囲 10mm²/s以上
耐振動性 9G以下

※ 使用可能パイプはナイロンパイプです。(ナイロンパイプはリューベ製をご使用ください。)

ワンタッチ継手(ストレート)

外形寸法図

KBC · KBL · OTS · OTE 型(ワンタッチ継手)
 外形寸法図
型式コードNO.管外径(φ)L1L2B
OTS-4 106369 4 25 22 10
OTS-6 206152 6 27 24 12

●材質:真鍮

ワンタッチ継手(エルボ)

外形寸法図

KBC · KBL · OTS · OTE 型(ワンタッチ継手)
 外形寸法図
型式コードNO.管外径(φ)B
OTE-4 106373 4 10
OTE-6 206155 6 12

●材質:真鍮
