外形寸法図

高圧継手(鋼管用)
 外形寸法図

型式

型式コードNO.管外径dTLB1B2

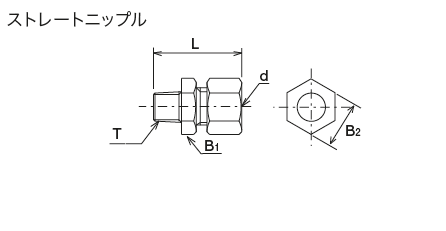

S61-SC 250111 ø 6 R1/8 38.5 14 14
S62-SC 290191 R1/4 43.5 17
S81-SC 250131 ø 8 R1/8 39.5 17
S82-SC 290190 R1/4 43.5

●材質:炭素鋼(S25C)

組立のときは、オスネジにシール剤を使用してください。

※S61-SC:10個単位でご注文ください。
※S62-SC:10個単位でご注文ください。
※S81-SC:10個単位でご注文ください。
※S82-SC:10個単位でご注文ください。

外形寸法図

高圧継手(鋼管用)
 外形寸法図

型式

型式コードNO.管外径dLB1B2

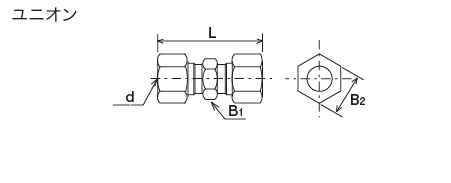

U6-SC 250112 ø 6 51 14 14
U8-SC 250132 ø 8 52 17 17

●材質:炭素鋼(S25C)

U6-SC:50個単位でご注文ください。
U8-SC:20個単位でご注文ください。



外形寸法図

高圧継手(鋼管用)
 外形寸法図

型式

型式コードNO.管外径dTL1L2B

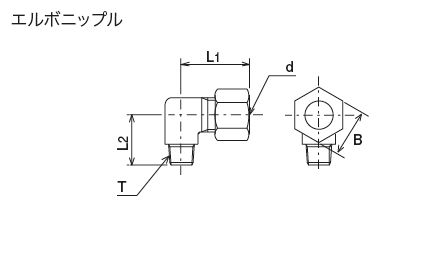

E61-SC 250113 ø 6 R1/8 30.5 18 14
E62-SC 290184 R1/4 33.5 23
E81-SC 250133 ø 8 R1/8 20 17
E82-SC 290043 R1/4 24

●材質:炭素鋼(S25C)

組立のときは、オスネジにシール剤を使用してください。

※E61-SC:10個単位でご注文ください。
※E62-SC:10個単位でご注文ください。
※E81-SC:10個単位でご注文ください。
※E82-SC:10個単位でご注文ください。



外形寸法図

高圧継手(鋼管用)
 外形寸法図

型式

型式コードNO.管外径dLB

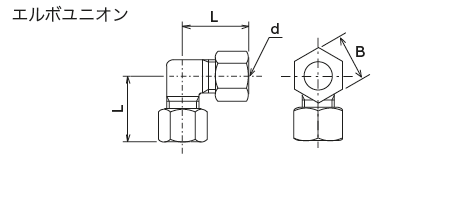

EU6-SC 250114 ø 6 30.5 14
EU8-SC 250134 ø 8 33.5 17

●材質:炭素鋼(S25C)

EU6-SC:50個単位でご注文ください。
EU8-SC:20個単位でご注文ください。



外形寸法図

高圧継手(鋼管用)
 外形寸法図

型式

型式コードNO.管外径dL1L2B

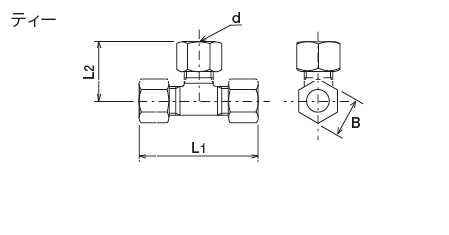

T6-SC 250115 ø 6 61 30.5 14
T8-SC 250135 ø 8 67 33.5 17

●材質:炭素鋼(S25C)

T6-SC:20個単位でご注文ください。
T8-SC:10個単位でご注文ください。



型式

型式コードNO.管外径dLB

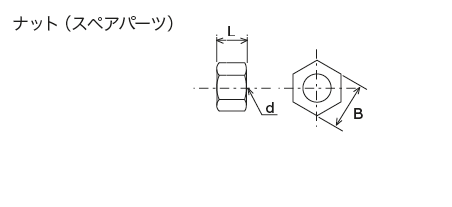

N6-SC 250119 ø 6 15 14
N8-SC 250139 ø 8 15 17

●材質:炭素鋼(S25C)

※50個単位でご注文ください。



外形寸法図

高圧継手(鋼管用)
 外形寸法図

型式

型式コードNO.管外径dL

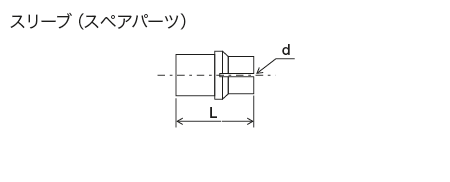

F6-SC 250118 ø 6 14
F8-SC 250138 ø 8

●材質:炭素鋼(S25C)

※50個単位でご注文ください。
