オイル潤滑システム

抵抗方式

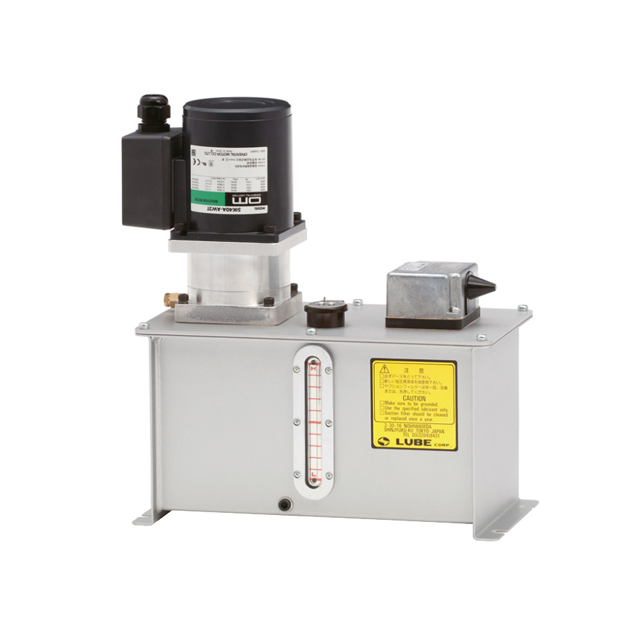

ACM-Ⅱ・AMI-300・AMI-1000型(電動駆動連続型ギアーポンプ)

ACM-Ⅱ・AMI-300・AMI-1000型(電動駆動連続型ギアーポンプ)

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

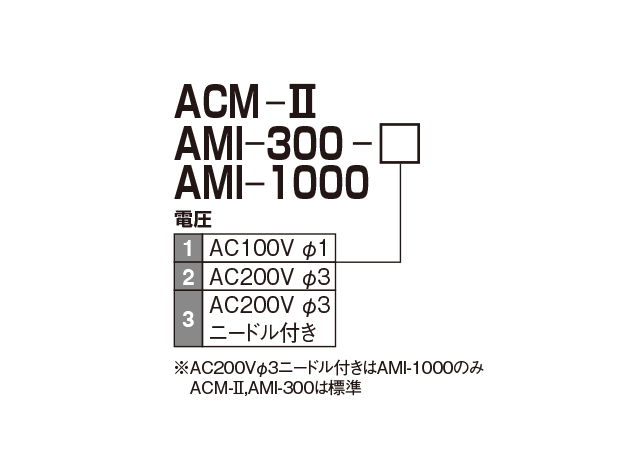

型式表示方法

ACM-II · AMI-300 · AMI-1000 型(電動駆動連続型ギアーポンプ)


 型式表示方法

型式コードNO.   型式コードNO.
ACM-Ⅱ-1 102484   AMI-1000-1 202132
ACM-Ⅱ-2 102486   AMI-1000-2 202131
AMI-300-1 202035   AMI-1000-3 202275

正しい使い方

● サクションフイルターは、年1回交換または洗浄してください。
適応表をご覧ください。
● オイルは夏、冬場の油温により粘度変化しますので使用粘度範囲内で、使用するように注意してください。粘度表をご覧ください。
● 特殊添加物オイル、水溶性オイル、溶剤等は、使用しないでください。
● 使用中のオイルは定期的に不純物の混入などを点検し、発見された場合は、ただちにタンク内を洗浄し、新油と交換してください。
● 電圧等の間違いにはご注意ください。
● 吐出口の継手は、締め込み過ぎないようにしてください。締め付けトルク表をご覧ください。
● サクションの長さを長くした時は、弊社グローバルセンターまでご相談ください。(オイルレベルスイッチをご使用の時は、その長さもご相談ください。)

仕様

  ACM-II AMI-300 AMI-1000
ポンプ 吐出油量 60mℓ/min(50Hz)70mℓ/min(60Hz) 300mℓ/min(50Hz)330mℓ/min(60Hz) 1000mℓ/min(50Hz)1100mℓ/min(60Hz)
吐出圧力 0.8MPa (安全弁設定圧) 0.5MPa(安全弁設定圧) 1.2MPa(安全弁設定圧)
モーター
(異電圧対応ができます)
電圧/電流 AC100Vφ1/0.51/0.52A AC100Vφ1/0.76/0.74A AC100Vφ1/1.2/1.19A
(コンデンサー8μF) (コンデンサー11μF) (コンデンサー20μF)
AC200Vφ3/0.23/0.21A AC200Vφ3/0.32A/0.3A AC200Vφ3/0.50/0.43A
出力 25W 誘導電動機 40W 誘導電動機 60W 誘導電動機
運転定格 連続
使用粘度範囲 32〜1300mm²/s 65〜1300mm²/s
タンク有効容量 2ℓ、3ℓ、4ℓ、8ℓ(板金製)
質量 4.0kg 4.4kg 7.1kg
その他 モーター回転方向:反時計方向 モーター回転方向:時計方向 モーター回転方向:反時計方向
外付けヒューズ 100V/1A 200V/0.5A 100V/1.5A 200V/1A 100V/2A 200V/1A

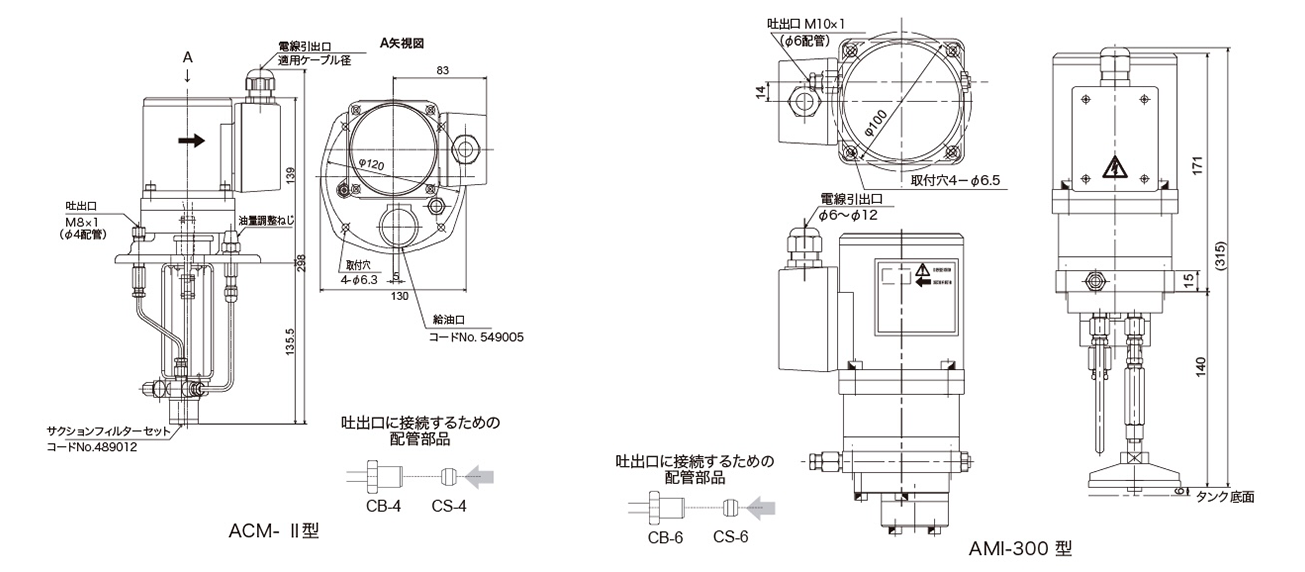

外形寸法図

ACM-II · AMI-300 · AMI-1000 型(電動駆動連続型ギアーポンプ)外形寸法図

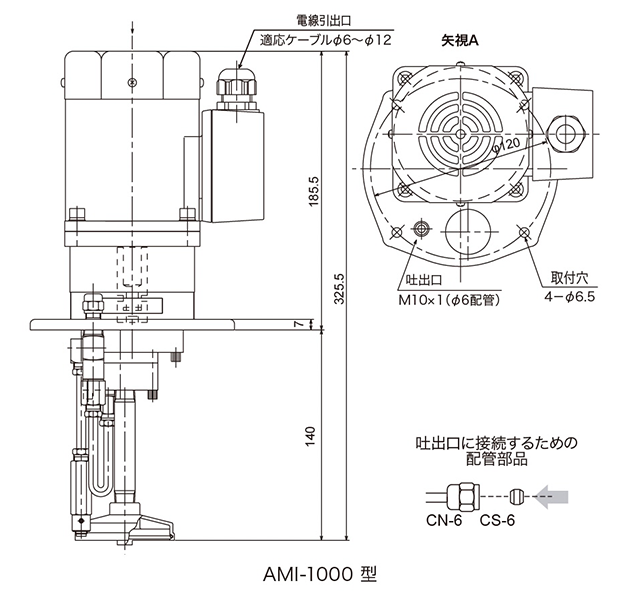

外形寸法図

ACM-II · AMI-300 · AMI-1000 型(電動駆動連続型ギアーポンプ)外形寸法図
ACM-II · AMI-300 · AMI-1000 型(電動駆動連続型ギアーポンプ)AMI-300型 3ℓタンク仕様

AMI-300型 3ℓタンク仕様

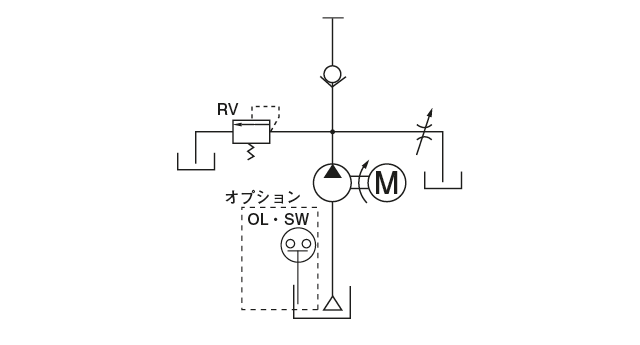

ポンプ回路図

ACM-II · AMI-300 · AMI-1000 型(電動駆動連続型ギアーポンプ)
ポンプ回路図

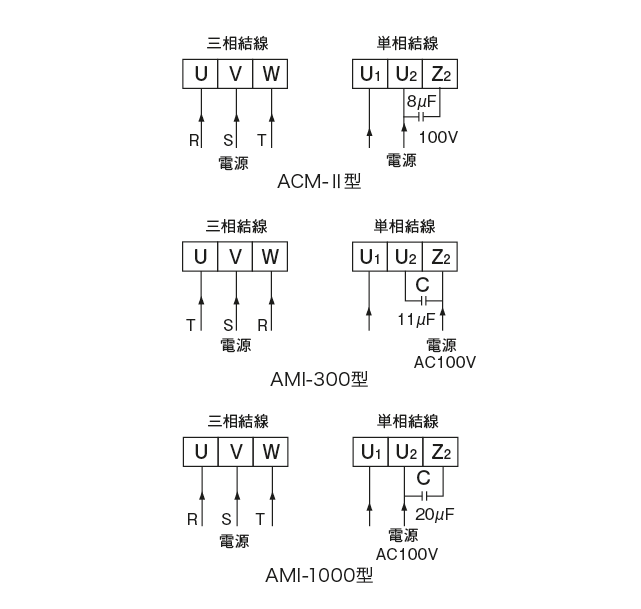

結線図

ACM-II · AMI-300 · AMI-1000 型(電動駆動連続型ギアーポンプ)
結線図

警告
誤った取扱をすると、死亡または損傷を負う可能性があります。

感電
特定の条件において、感電の可能性があります。

アース
必ずアース線を接続してください。
