オイル潤滑システム

周辺機器

オイル潤滑システム 圧力計

オイル潤滑システム 圧力計

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

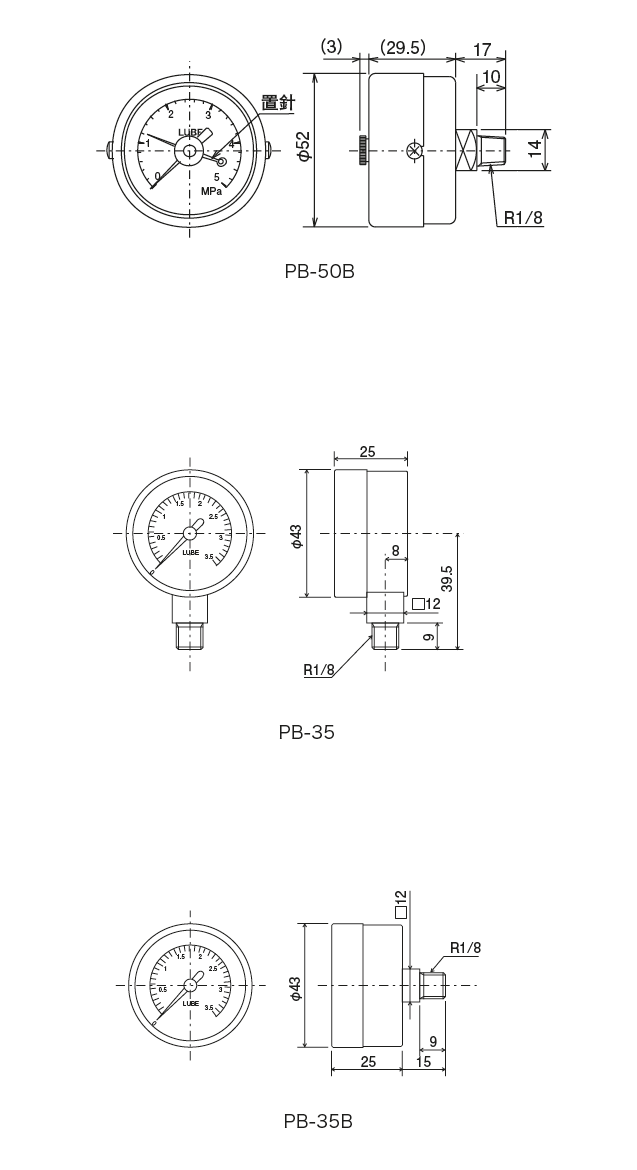

圧力計 外形寸法図

圧力計  外形寸法図



圧力計

型式コードNO.圧力範囲(MPa)接続口置針
PB-7 109166 0.7 R1/8
PB-15 109167 1.5
PB-50 109161 5
PB-50B 109162
※PB-35 209136 3.5 R1/8
※PB-35B 209137

仕様

精度 ±3%F.S
温度範囲 −5℃〜40℃
材質 ブルドン管 C6872T(10MPa以上C5191T)
外枠 SPCC 鉄板



正しい使い方

● 落下などの強い衝撃を加えないでください。
● 圧力範囲以上の加圧はしないでください。

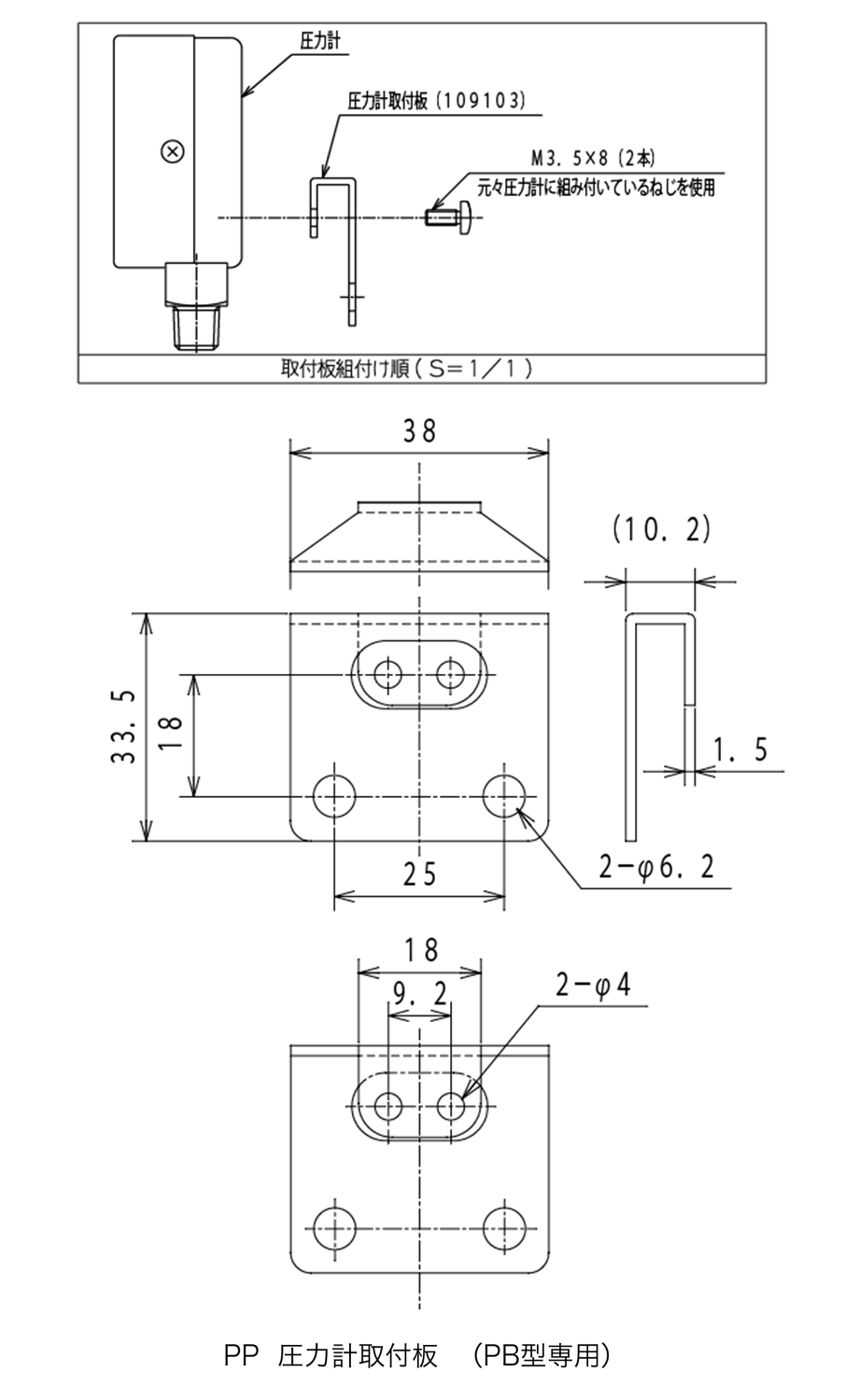

圧力計取付板/圧力計設置用ジャンクション 外形寸法図

圧力計  外形寸法図

圧力計取付板

型式コードNO.
PP 109102

※PB-35、PB-35Bには、取付けできません。



圧力計設置用ジャンクション

型式コードNO.仕様
PV-1 206481 シングル型1口用

●材質:亜鉛ダイキャスト(ZDC)
