オイル潤滑システム

周辺機器

FX1 · F3D · FY20 · RF 型(ラインフィルター)

FX1 · F3D · FY20 · RF 型(ラインフィルター)

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

ラインフィルター

型式コードNO接続口常用使用圧力(MPa)圧力損失ろ過精度材質

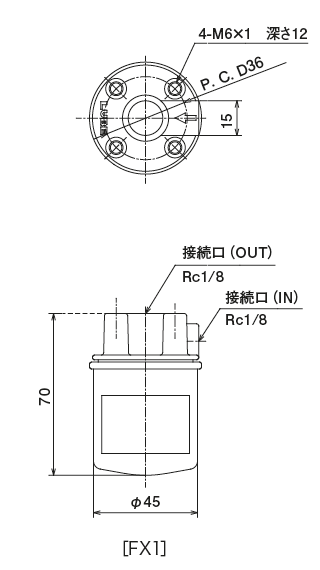

FX1 659001 Rc1/8 1 0.1 40μm (本体ヘッド部) ADC
(エレメント) SUS304

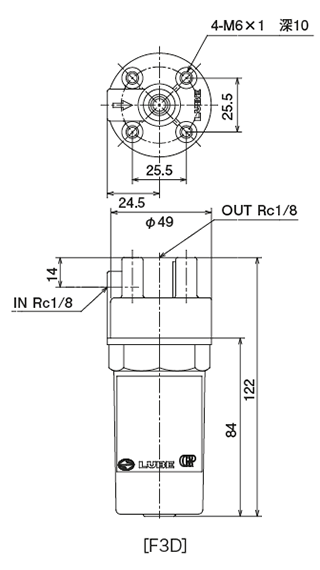

F3D 209335 Rc1/8 2.9以下 125μm (本体) ADC-12
(エレメント) SUS304
209336 40μm
209337 0.15 10μm

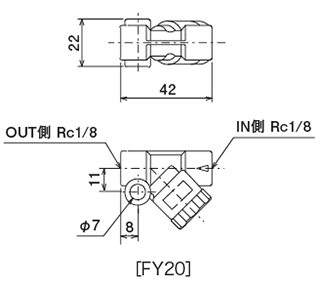

FY20 109313 Rc1/8 2.5 0.1 20μm (本体) ZDC-2, (ケース) A5056BE

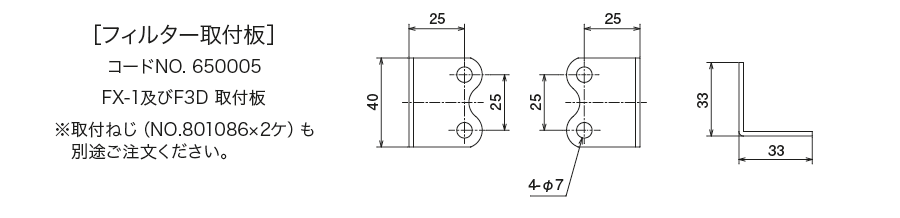

※フィルター取付板は、付属されていません。フィルター取付板(No.650005)と取付ねじ(No.801086×2ケ)を別途ご注文ください。

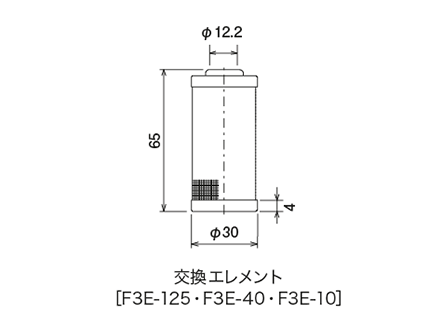

交換フィルターエレメント

型式コードNOろ過精度対応ラインフィルター材質
FXE 259304 40μm FX1 SUS304
F3E-125 259311 125μm F3D SUS304
F3E-40 259312 40μm
F3E-10 259313 10μm
FYE 650147 20μm FY20 BC3

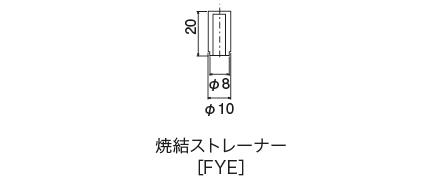

焼結ストレーナー

型式コードNO.ろ過精度材質
FYE 650147 20μ BC3

外形寸法図

FX1 · F3D · FY20 · RF 型(ラインフィルター)外形寸法図 FX1 · F3D · FY20 · RF 型(ラインフィルター)外形寸法図 FX1 · F3D · FY20 · RF 型(ラインフィルター)外形寸法図 FX1 · F3D · FY20 · RF 型(ラインフィルター)外形寸法図

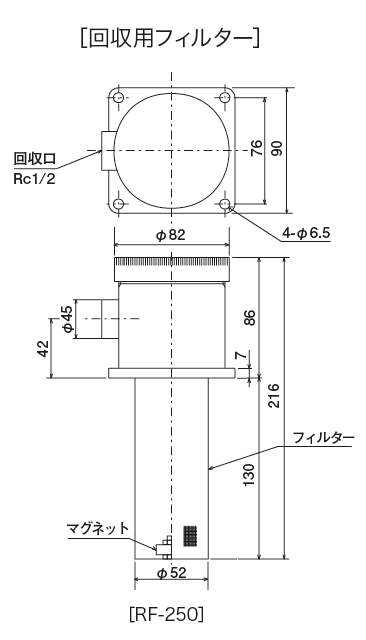

回収用フィルター

潤滑油を回収して使用する場合の回収用フィルターで、マグネット付です。

型式コードNO.ろ過精度
RF-250 109317 250μm

●材質:(本体)フランジ AC2A、(キャップ)A5052B

外形寸法図

FX1 · F3D · FY20 · RF 型(ラインフィルター)外形寸法図

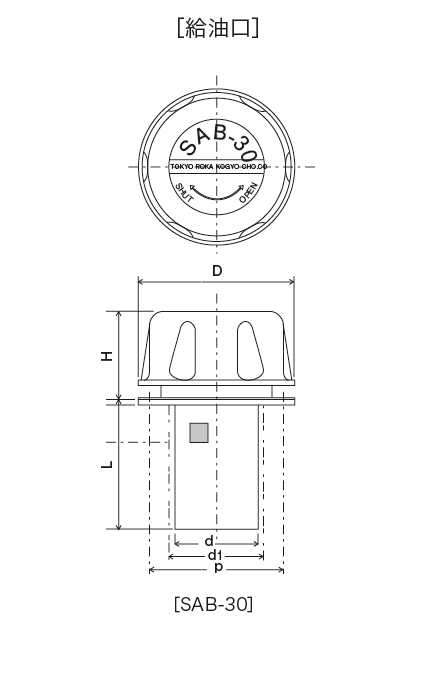

給油口

型式コードNO.DHLdd1P取付ねじ
SAB-30 259353 56 33 44 30 35 48 4-M4
SAB-40 259354 65 34 69 40 45 57
SAB-50 259355 80 34 135 50 56 75 4-M5
SAB-70 259358 108 70 120 70 80 100 6-M6



外形寸法図

FX1 · F3D · FY20 · RF 型(ラインフィルター)外形寸法図 FX1 · F3D · FY20 · RF 型(ラインフィルター)外形寸法図
