オイル潤滑システム

抵抗方式

AMR-Ⅲ DS型(電動間欠吐出型ギアーポンプ)

AMR-Ⅲ DS型(電動間欠吐出型ギアーポンプ)

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

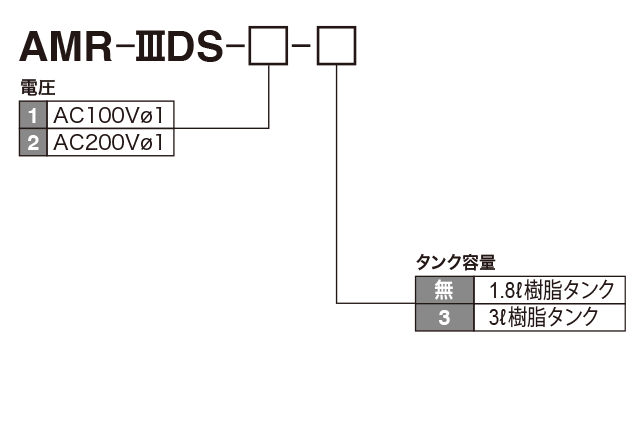

型式表示方法

AMR-III DS 型(電動間欠吐出型ギアーポンプ)


 型式表示方法

型式コードNO.
AMR-ⅢDS-1 112141
AMR-ⅢDS-1-3 112143
AMR-ⅢDS-2 112142
AMR-ⅢDS-2-3 112144



正しい使い方

● 給油ストレーナーは外さないでください。異物混入の原因となります。
● サクションフイルターは、年1回交換または洗浄してください。
適応表をご覧ください。
● オイルは夏、冬場の油温により粘度変化しますので使用粘度範囲内で、使用するように注意してください。粘度表をご覧ください。
● 特殊添加物オイル、水溶性オイル、溶剤等は、使用しないでください。
● 使用中のオイルは定期的に不純物の混入などを点検し、発見された場合は、ただちにタンク内を洗浄し、新油と交換してください。
● 電圧等の間違いにはご注意ください。
● 吐出口の継手は、締め込み過ぎないようにしてください。締め付けトルク表をご覧ください。

仕様

ポンプ 吐出油量 150mℓ/min(50Hz)180mℓ/min(60Hz)
吐出圧力 0.8MPa(安全弁設定圧)
モーター 電圧/電流 AC100Vφ1/0.83A
AC200Vφ1/0.41A50Hz)
AC100Vφ1/0.64A
AC200Vφ1/0.33A(60Hz)
出力 20W(50Hz/60Hz)コンデンサーモーター
コント
ローラー
タイマー 吐出時間調整範囲:1〜99秒
(2.5〜247.5mℓ)50Hz
(3〜297mℓ)60Hz
休止時間調整範囲:1〜9999分
1〜9999カウント
※カウント制御する場合は発注時にご指定ください
異常出力 接点形式 A接点(NO)
接点容量 AC250V 1.5A
異常検知 オイルレベル
スイッチ
接点形式 A接点(NO)油面下限でON
圧力スイッチ 接点形式 B接点(NO)
作動圧力:0.14MPa ON
復帰圧力:0.07MPa OFF
液晶表示 INTERVAL 液晶に INT を表示
DISCHARGE 液晶に DIS を表示
ALARM 油面低下時、液晶に
OILLEVEL ERR を表示
圧力異常時、液晶に
PRESSURE ERR を表示
使用粘度範囲 68〜1300mm²/s(50Hz)
タンク有効容量 1.8ℓ、3ℓ(樹脂製) 3ℓ、4ℓ、8ℓ(板金製)
質量 1.8ℓタンク:3.2kg、3ℓタンク:4kg



コントローラー設定

AMR-III DS 型(電動間欠吐出型ギアーポンプ)
コントローラー設定

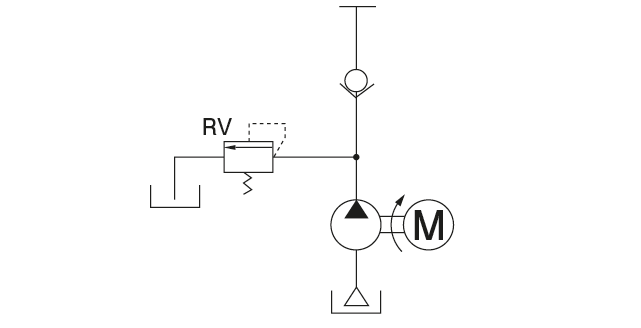

ポンプ回路図

AMR-III DS 型(電動間欠吐出型ギアーポンプ)
ポンプ回路図

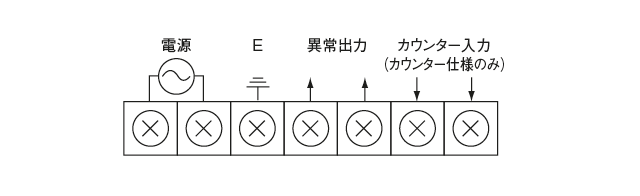

結線図

AMR-III DS 型(電動間欠吐出型ギアーポンプ)
結線図

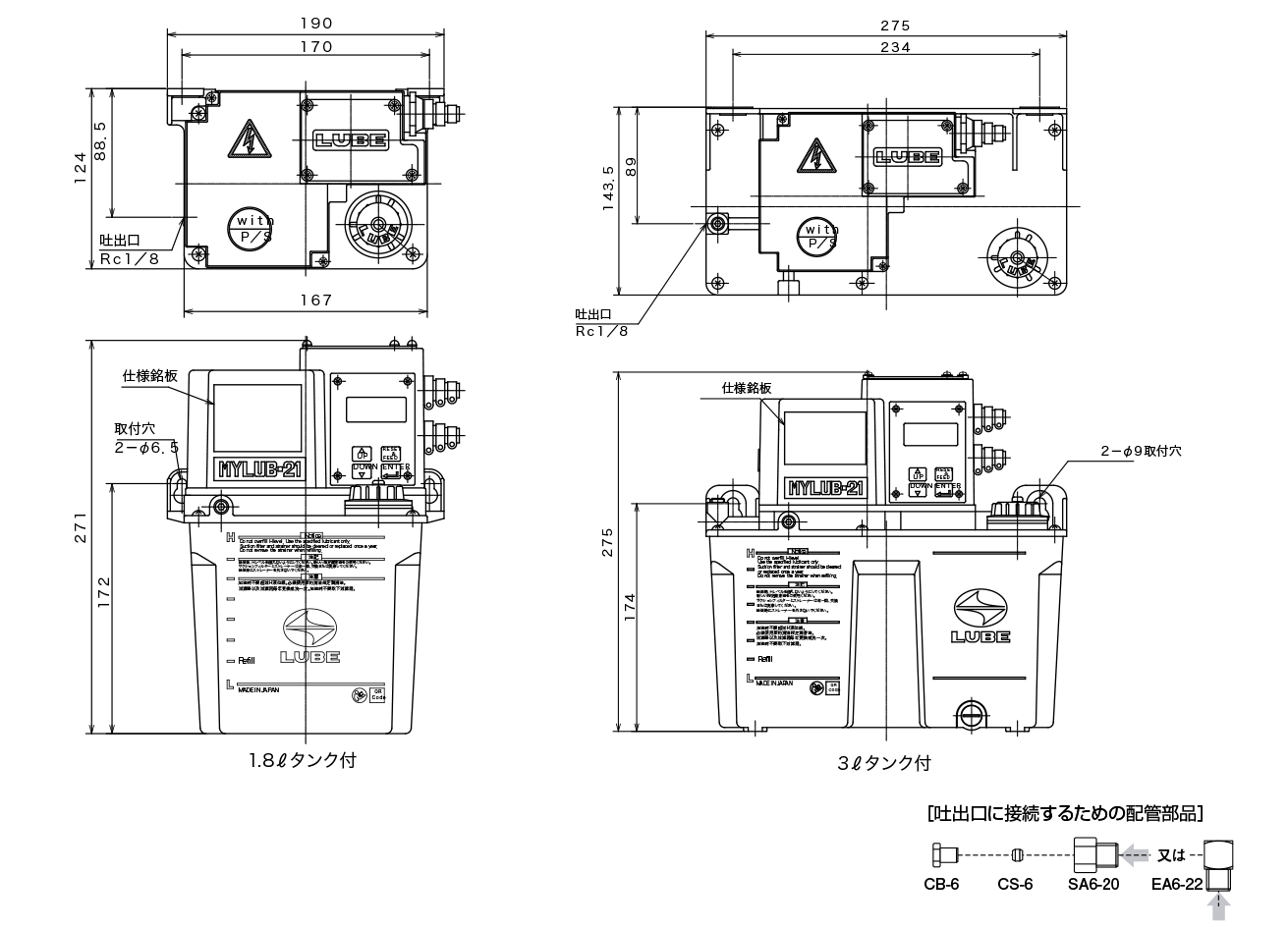

外形寸法図

AMR-III DS 型(電動間欠吐出型ギアーポンプ)外形寸法図

警告
誤った取扱をすると、死亡または損傷を負う可能性があります。

感電
特定の条件において、感電の可能性があります。

アース
必ずアース線を接続してください。
