オイル潤滑システム

抵抗方式

PJ型ジャンクション

PJ型ジャンクション


RoHS基準に対応した製品もご用意しております。詳しくは、お近くの営業所までお問い合せください。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

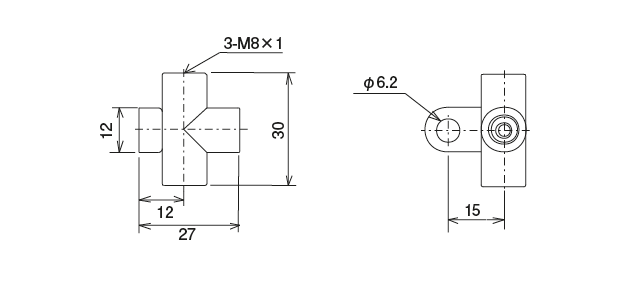

外形寸法図

PJ 型 ジャンクション

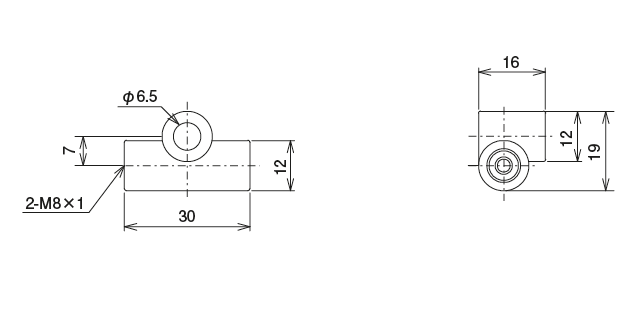

 外形寸法図
型式コードNO.仕様
PJ-2 106421 2方向

●材質:亜鉛ダイキャスト(ZDC)

外形寸法図

PJ 型 ジャンクション
 外形寸法図
型式コードNO.仕様
PJ-2F 106424 2方向

●材質:亜鉛ダイキャスト(ZDC)

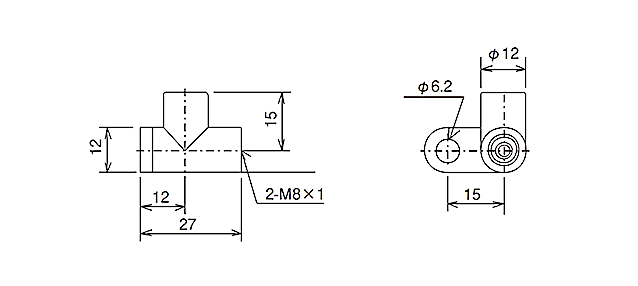

外形寸法図

PJ 型 ジャンクション
 外形寸法図
型式コードNO.仕様
PJ-3 106420 3方向

●材質:亜鉛ダイキャスト(ZDC)

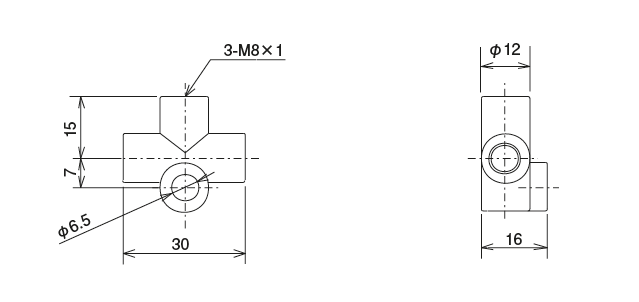

外形寸法図

PJ 型 ジャンクション
 外形寸法図
型式コードNO.仕様
PJ-3F 106425 3方向

●材質:亜鉛ダイキャスト(ZDC)

外形寸法図

PJ 型 ジャンクション
 外形寸法図
型式コードNO.仕様
PJ-4 106423 4方向

●材質:亜鉛ダイキャスト(ZDC)

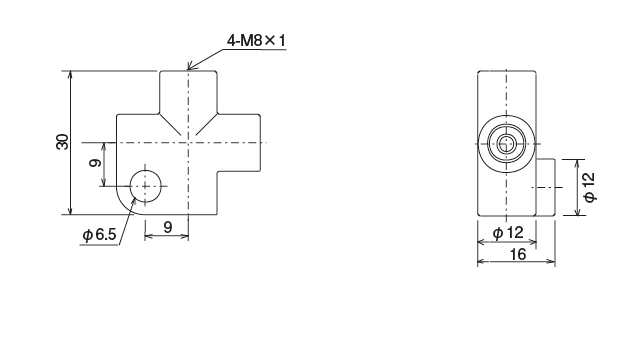

外形寸法図

PJ 型 ジャンクション
 外形寸法図
型式コードNO.仕様サイズ
  M8×1 5/16-24 UNF   L1 L2
PJ-4S 106401 186401 シングル型2口用 47 (1.85″) 34 (1.34″)
PJ-5S 106402 186402 シングル型3口用 63 (2.48″) 50 (1.97″)
PJ-6S 106403 186403 シングル型4口用 79 (3.11″) 66 (2.60″)
PJ-7S 106404 186404 シングル型5口用 95 (3.74″) 82 (3.23″)
PJ-8S 106405 186405 シングル型6口用 111 (4.37″) 98 (3.86″)
PJ-9S 106406 186406 シングル型7口用 127 (5.00″) 114 (4.49″)
PJ-10S 106407 186407 シングル型8口用 143 (5.63″) 130 (5.12″)
PJ-12S 106408 186408 シングル型10口用 175 (6.89″) 162 (6.38″)

外形寸法図

PJ 型 ジャンクション
 外形寸法図
型式コードNO.仕様サイズ
  M8×1 5/16-24 UNF   L1 L2
PJ-6D 106411 186411 ダブル型4口用 47 (1.85″) 34 (1.34″)
PJ-8D 106412 186412 ダブル型6口用 63 (2.48″) 50 (1.97″)
PJ-10D 106413 186413 ダブル型8口用 79 (3.11″) 66 (2.60″)
型式コードNO.仕様サイズ
      L1 L2
PJ-12D 106414 ダブル型10口用 82(3.23″) 94(3.70″)
PJ-14D 106415 ダブル型12口用 98(3.86″) 110(4.33″)
PJ-16D 106416 ダブル型14口用 114 (4.49″) 126(4.96″)
