オイル潤滑システム

定量方式

AMO-III DS型(電動間欠吐出型ギアーポンプ)

AMO-III DS型(電動間欠吐出型ギアーポンプ)

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

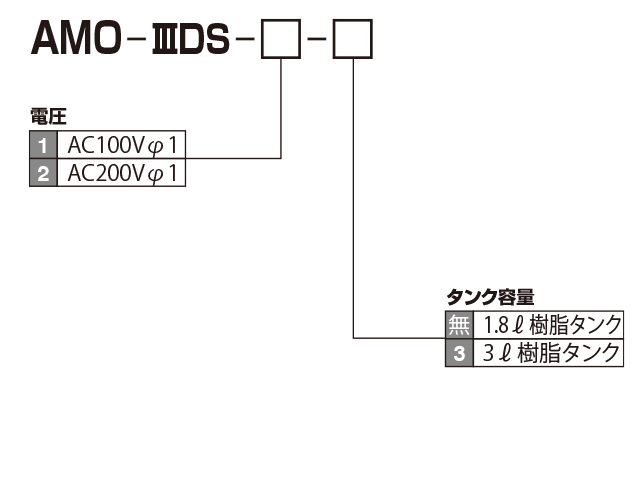

型式表示方法

MO2 · MO2C 型(直圧作動式定量バルブ)
 型式表示方法

型式コードNO.
AMO-III DS-1 285301
AMO-III DS-1-3 285303
AMO-III DS-2 285302
AMO-III DS-2-3 285304

低粘度仕様

 型式コードNO.電圧タンク使用粘度範囲
1 AMO-IIIDSL-1 285331 100V 1.8ℓ 10 ~ 800mm2/S
2 AMO-IIIDSL-2 285332 200V 1.8ℓ 10 ~ 800mm2/S
3 AMO-IIIDSL-2 285333 100V 3ℓ 10 ~ 800mm2/S
4 AMO-IIIDSL-2 285334 200V 3ℓ 10 ~ 800mm2/S



正しい使い方

● 給油ストレーナーは外さないでください。異物混入の原因となります。

● サクションフイルターは、年1回交換または洗浄してください。

● オイルは夏、冬場の油温により粘度変化しますので使用粘度範囲内で、使用するように注意してください。粘度表をご覧ください。

● 特殊添加物オイル、水溶性オイル、溶剤等は、使用しないでください。

● 使用中のオイルは定期的に不純物の混入などを点検し、発見された場合は、ただちにタンク内を洗浄し、新油と交換してください。

● 電圧等の間違いにはご注意ください。

● 吐出口の継手は、締め込み過ぎないようにしてください。締め付けトルク表をご覧ください。

● 低粘度仕様もご用意しておりますので、弊社グローバルセンターまでご相談ください。

仕様

ポンプ 吐出油量 150mℓ/min(50Hz) 180mℓ/min(60Hz)
吐出圧力 2.0MPa(安全弁設定圧)
モーター 電圧/電流 AC100Vφ1/0.83A
AC200Vφ1/0.41A(50Hz)
AC100Vφ1/0.64A
AC200Vφ1/0.33A(60Hz)
出力 20W(50Hz/60Hz)コンデンサーモーター
コントローラー タイマー タイマー吐出時間調整範囲: 1〜99秒
休止時間調整範囲: 1〜9999分
  1〜9999カウント
※カウント制御する場合は発注時にご指定ください
異常出力 接点形式     A接点(NO)
接点容量     AC250V 1.5A
異常検知 油面 圧力
オイルレベルスイッチ
接点形式 A接点(NO)
油面下限でON
圧力スイッチ 接点形式 B接点(NC)
作動圧力:1.7MPa OFF
復帰圧力:0.9MPa ON
液晶表示 INTERVAL 液晶に INT を表示
DISCHARGE 液晶に DIS を表示
ALARM

油面低下時、液晶に OILLEVEL ERR を表示

圧力異常時、液晶に PRESSURE ERR を表示

使用粘度範囲 68〜1800mm²/s(50Hz)
タンク有効容量 1.8ℓ、3ℓ(樹脂製) 3ℓ、4ℓ、8ℓ(板金製)
質量 1.8ℓタンク:3.2kg、3ℓタンク:4kg

コントローラー設定

MO2 · MO2C 型(直圧作動式定量バルブ)
 コントローラー設定

ポンプ回路図

MO2 · MO2C 型(直圧作動式定量バルブ)
 ポンプ回路図

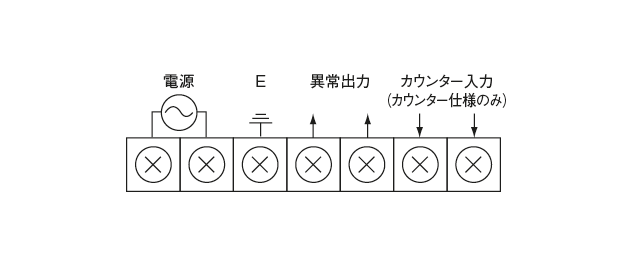

結線図

MO2 · MO2C 型(直圧作動式定量バルブ)
 結線図

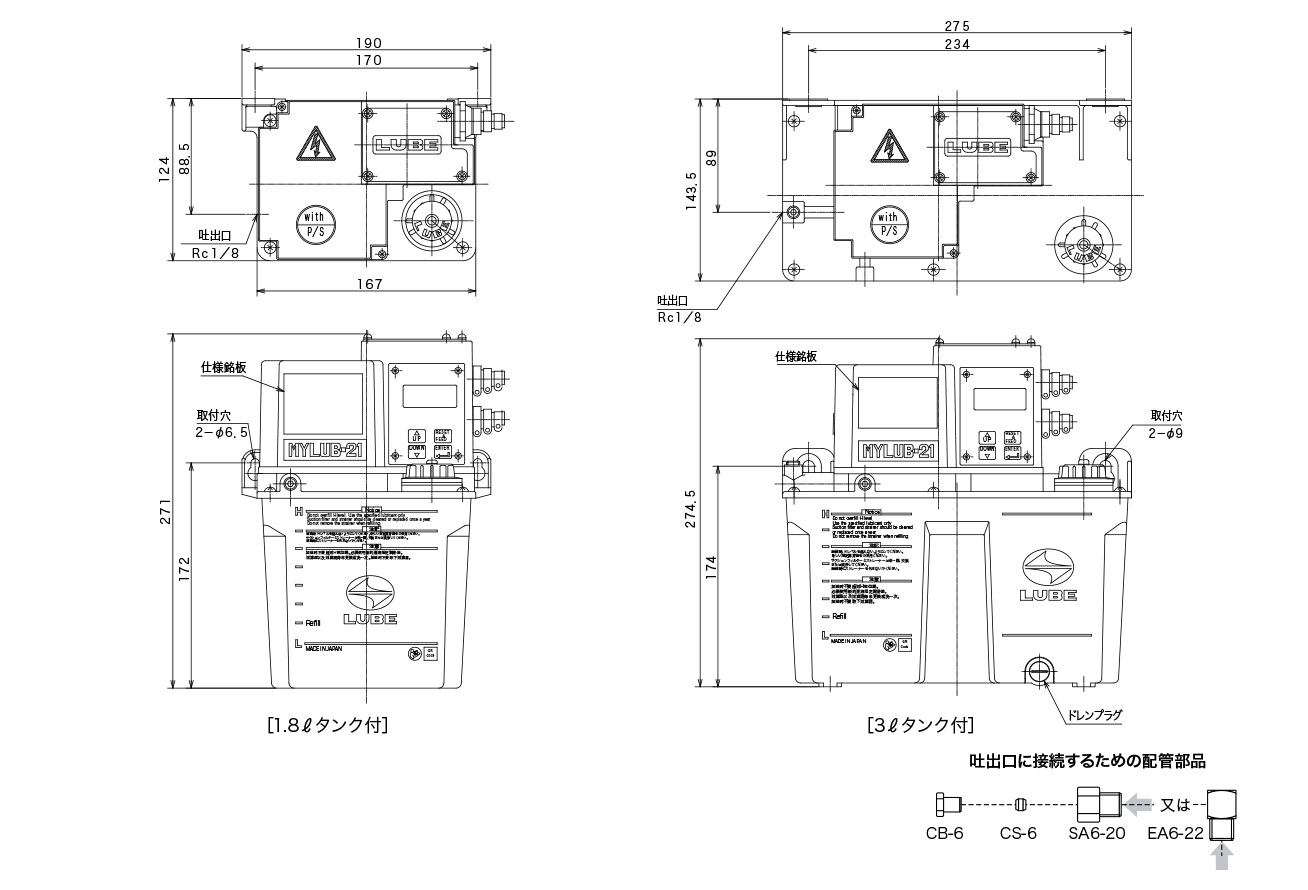

外形寸法図

MO2 · MO2C 型(直圧作動式定量バルブ)
 外形寸法図

警告
誤った取扱をすると、死亡または損傷を負う可能性があります。

感電
特定の条件において、感電の可能性があります。

アース
必ずアース線を接続してください。
