オイルエアー定量バルブ MIX・MIX-S型

オイルエアー定量バルブ MIX・MIX-S型

オイルをエアーで搬送しながら微細な粒子にし、潤滑点(ベアリング、チェーン、ギアー、スクリュー、カム、スライド、ローラなど)へ連続的に供給します。 薄い油膜形成に最適です。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧

ご注文方法(アッセンブリーでの注文も承ります。)

※MIXバルブに関しては、お近くの営業所までお問合せください。

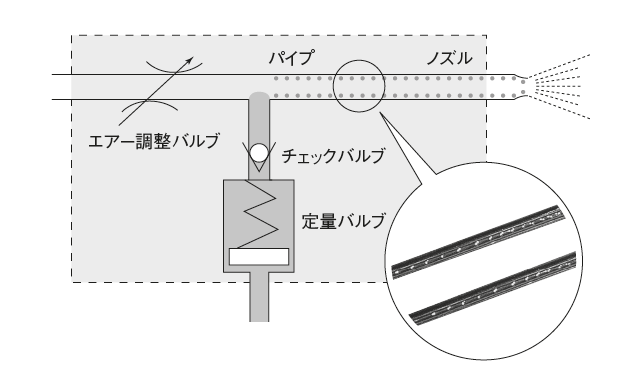

オイルエアーの原理図

正しい使い方

●精密部品ですので、必ず取扱説明書を読んでからご使用ください。

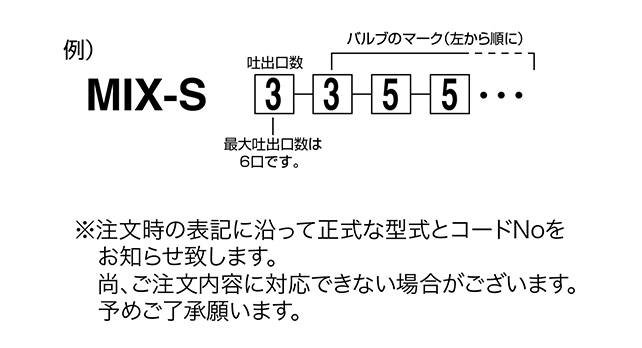

型式

  MIXMIX-S
吐出量 (ml) マーク 型 式 型 式
0.005 05 - MIX-S-05
0.01 1 MIX-1 MIX-S-1
0.015 1.5 - MIX-S-1.5
0.03 3 MIX-3 MIX-S-3
0.05 5 MIX-5 MIX-S-5
0.1 10 MIX-10 -
0.2 20 MIX-20 -

仕様

 吐出油量 MIX:0.01、0.03、0.05、0.1、0.2
MIX-S:0005、0.01、0.015、0.03、0.05mℓ/ストローク
 作動圧力 1.0MPa
 復帰圧力 0.3MPa (0.15MPa:MIX-S)
組合せ寸法表
MIX
口 数サイズ
L1 L2
 1 口 - -
 2 口 50 40
 3 口 70 60
 4 口 90 40
 5 口 110 60
 6 口 130 80

材質:アルミ

MIX-S
口 数サイズ
L1 L2
 1 口 38 22
 2 口 54 38
 3 口 70 54
 4 口 86 70
 5 口 102 86
 6 口 118 102

材質:アルミ

※MIXバルブは吐出油量で型式がとられます。設定の際にはお問い合わせください。

資料

外形寸法図[MIX]
外形寸法図[MIX]

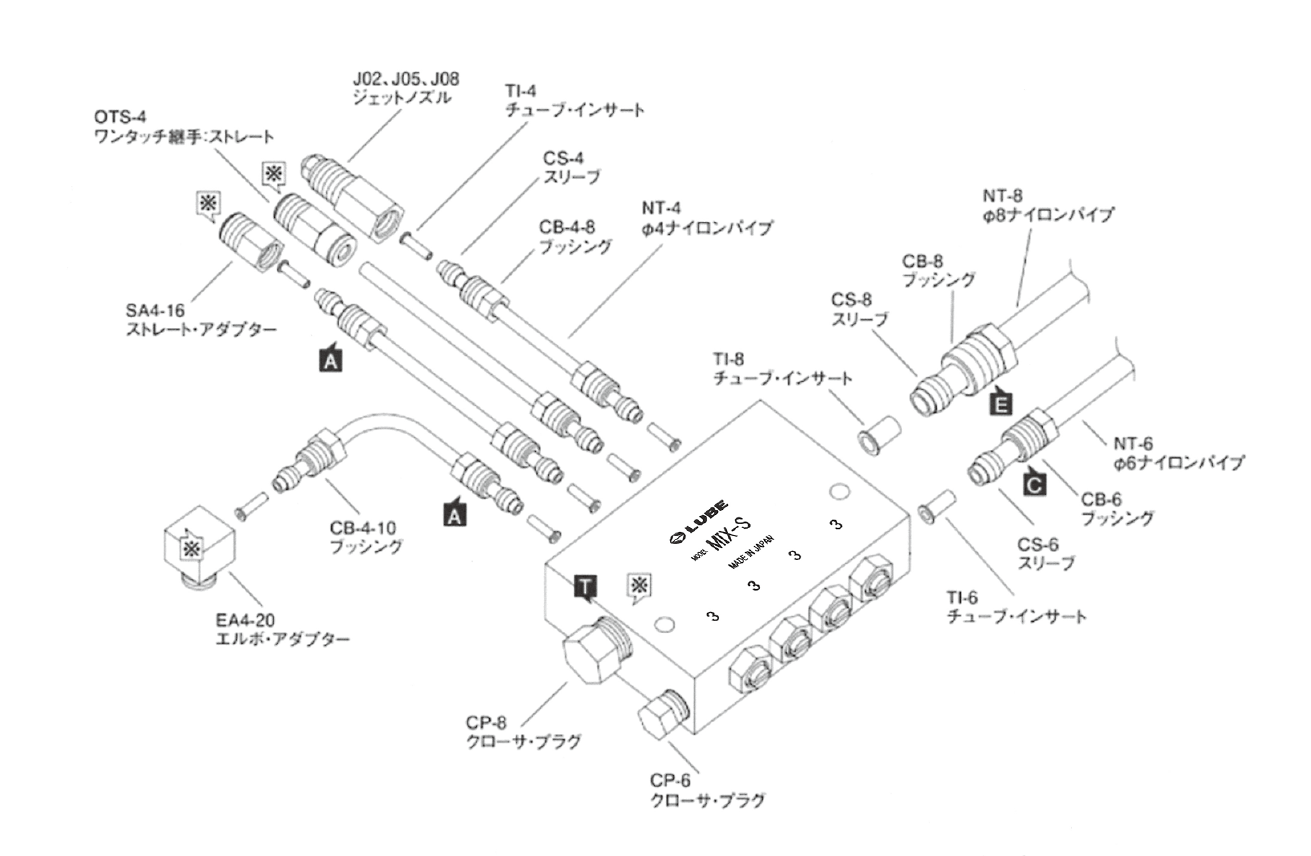

配管レイアウト図
このレイアウトはあくまでも1例です
オイルエアー定量バルブ MIX・MIX-A型 配管レイアウト図
外形寸法図[MIX-A]
外形寸法図[MIX-S]
