OA-I オイル／エアーセンサー

OA-I オイル／エアーセンサー

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

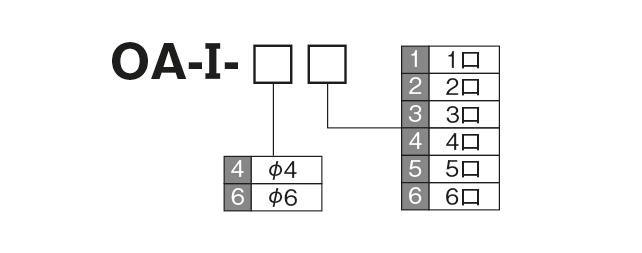

型式表示方法

OA- I（オイル／エアーセンサー） 型式表示方法

仕様

電源電圧 DC24±10 %
異常出力 フォトカプラ（オープンコレクタ）
使用温度範囲 0〜＋50℃（但し、結露しないこと）
使用周囲湿度 35〜85％RH

型式

コードNO.管外径（φ）
420031 4
420032 6

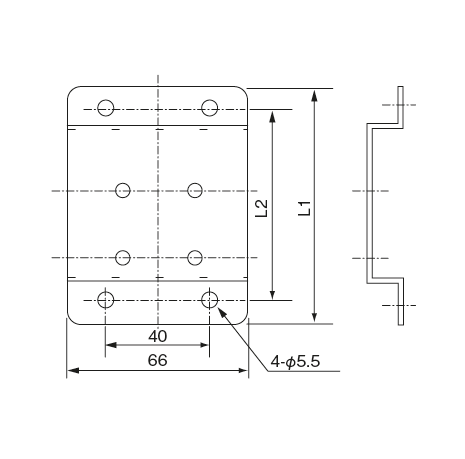

オイル・エアーセンサー取付板

連数L1L2コードNO.
1 60 44 613011
2 88 72 613012
3 116 100 613013
4 144 128 613014
5 172 156 613015
6 200 184 613016

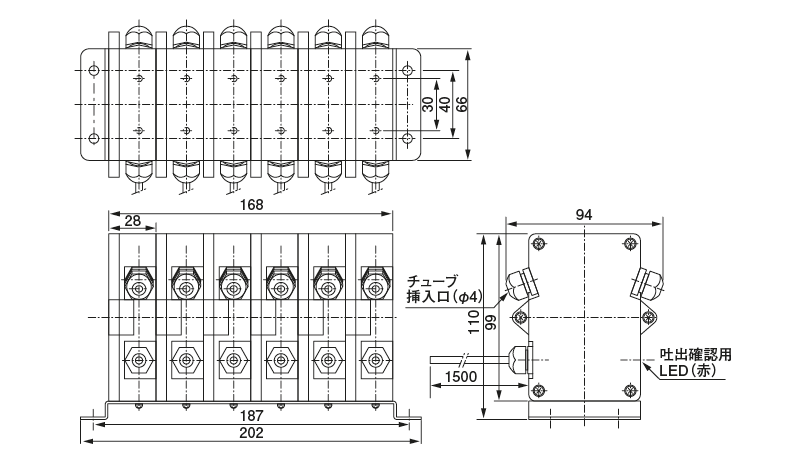

外形寸法図

OA- I（オイル／エアーセンサー） 外形寸法図

外形寸法図

OA- I（オイル／エアーセンサー） 外形寸法図

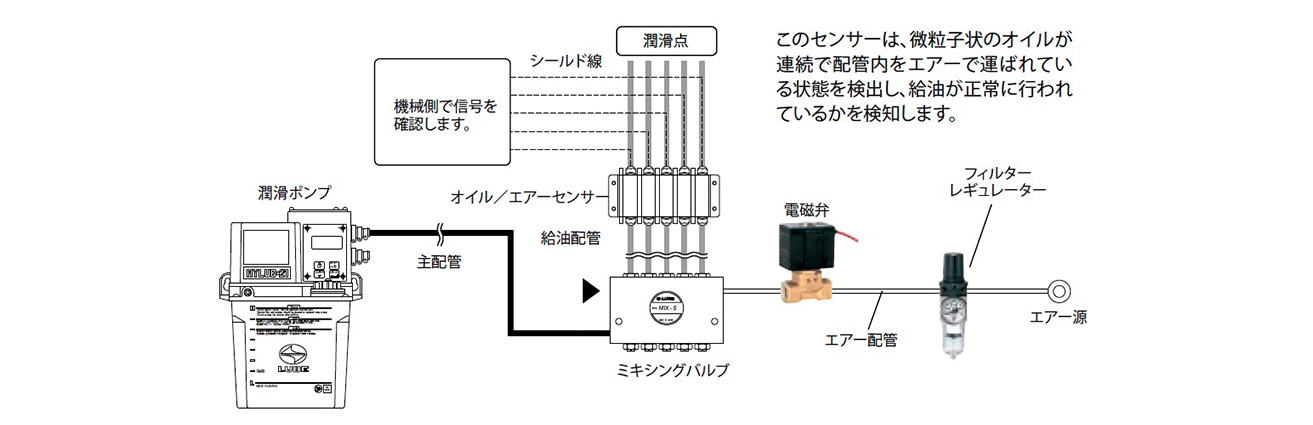

システムレイアウト

OA- I（オイル／エアーセンサー） システムレイアウト
