オイル潤滑システム

エアー駆動式

PM-8S型(ピストンポンプ)

PM-8S型(ピストンポンプ)

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

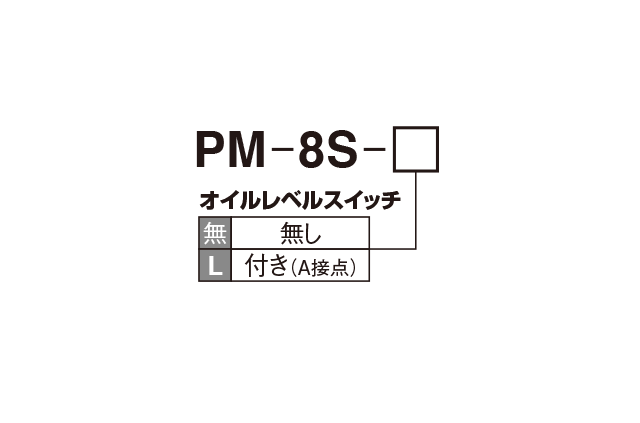

型式表示方法

PM-8S 型(ピストンポンプ)


 型式表示方法

型式コードNO.
PM-8S 102660
PM-8S-L 102754

ポンプ回路図

PM-8S 型(ピストンポンプ)
ポンプ回路図

正しい使い方

①PM型ポンプはエアー圧力により、ピストンの往復運動を行うエアー駆動ポンプですので、エアーの入り切りには必ず三方向切替バルブが必要です。
②PM型ポンプはエアー入力圧0.1MPaに対して吐出圧0.5MPaを発生するように設計されています(ポンプ比1:5)。但し定量バルブの作動圧力は1.2MPa以上のため、エアー入力圧は、必ず0.35〜0.5MPaを保つように設定してください。また、先端のジェットノズルより油(液)がとび過ぎる場合もエアー入力圧が0.45MPa以下にならないように調整してください。
③使用油(液)の粘度範囲は10mm2/s〜100mm2/s(使用時粘度)です。極端に粘度が高い場合は短いサイクル(間歇時間)による繰返し吐出ができないことがあります。
④PM型ポンプには、アルミ材(ポンプ本体)、NBRゴム材(Oリング)が使用されていますので、特殊油(液)を使用する場合は弊社グローバルセンターまでお問い合せください。

仕様

ポンプ比 1:5(エアー圧0.5MPa)
吐出量 8mℓ/ショット(6mℓ、7mℓ〜受注生産品)
使用粘度 吹き付け方法:
オイルショット10〜100mm2/s
オイル/エアー10〜1800mm2/s
ミスト
特殊液剤をご使用の場合はご相談ください。
空気圧力と 0.4MPa—0.27Nℓ/ショット
空気消費量の 0.5MPa—0.3Nℓ/ショット
特性 バルブ総吐出量約5cc
塗布量 (0.5mℓのバルブを使用の場合で10箇所まで可能)
タンク容量 1.8ℓ樹脂タンク(標準)
3ℓ樹脂タンク、3ℓ、4ℓ、8ℓ板金タンク(オプション)
オプション仕様 三方向電磁弁 電圧:AC100V、AC200V、DC24V
オイルレベル※
スイッチ
A接点:W-105-02(コードNO.109704)
B接点:W-105-02(B)(コードNO.109705)
接点容量 AC、DC200V30W、または抵抗負荷
0.5Aいずれか小さい方
質量 1.8ℓ:1.2kg、8ℓ:11.0kg

※ オイルレベルスイッチをご使用の際は、W-105(109704)に併せてCナット(626002)を使用してください。
※ 内部の機構が、バネにより強い勢いで飛び出すので絶対に分解しないでください。大ケガの原因となります。

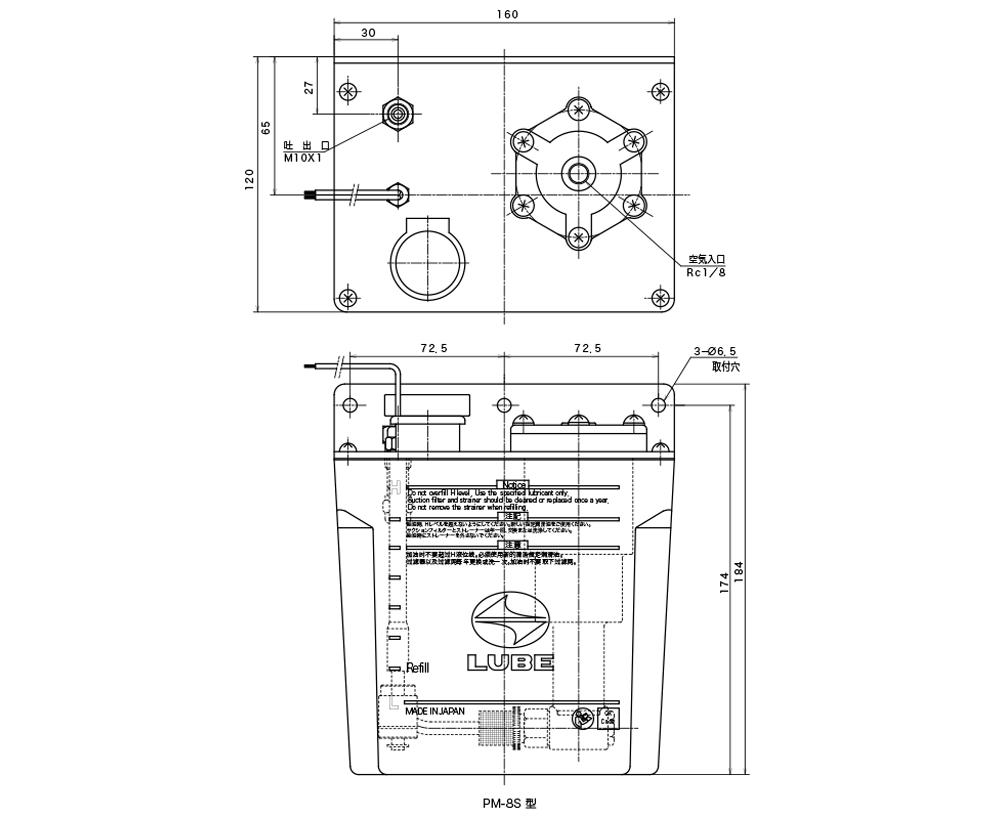

外形寸法図

PM-8S 型(ピストンポンプ)外形寸法図
