オイル潤滑システム

定量方式

AMI-300S・AMI-1000S型(電動間欠吐出型ギアーポンプ)

AMI-300S・AMI-1000S型(電動間欠吐出型ギアーポンプ)

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

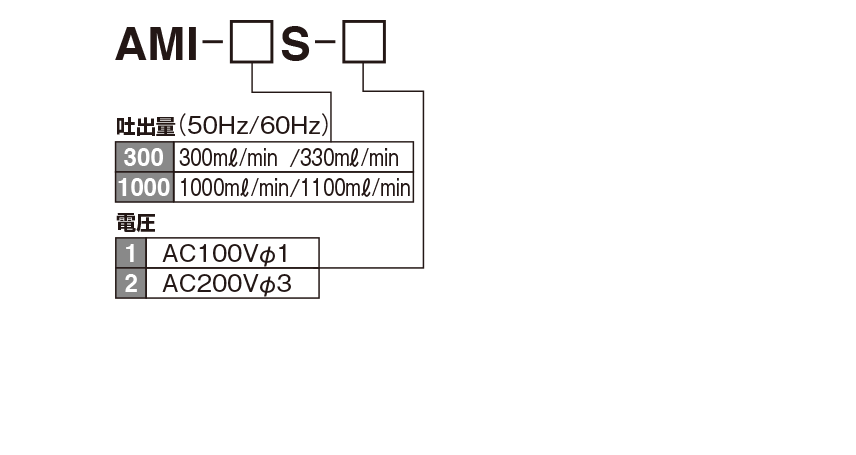

型式表示方法

AMI-300S・AMI-1000S 型(電動間欠吐出型ギアーポンプ)
 型式表示方法

仕様

  AMI-300SAMI-1000S
ポンプ 吐出油量 300mℓ/min(50Hz) 1000mℓ/min(50Hz)
330mℓ/min(60Hz) 1100mℓ/min(60Hz)
吐出圧力 2.5MPa(安全弁セット圧)

モーター

(異電圧対応ができます)*

電圧/電流 AC100Vφ1/0.76/0.74A
(コンデンサー11μF)
AC200Vφ3/0.32A/0.3A
AC100Vφ1/1.2/1.19A(50Hz)
(コンデンサー20μF)
AC200Vφ3/0.5/0.43A
出力 40W 誘導電動機 60W 誘導電動機
運転定格 吐出時間3分以下 休止時間3分以上
使用粘度範囲 65〜1300mm2/s(50Hz)
タンク有効容量 標準品は最大50ℓまで用意しております。それ以上は別途御用意ください。
質量 4.4kg 7.1kg
その他 モーター回転方向:時計方向 モーター回転方向:反時計方向
外付けヒューズ 100V/1.5A 200V/1A 100V/2A 200V/1A

* 特別仕様として下記仕様についても対応が可能です。別途ご相談ください。
 ・異電圧対応(AC110V、220V、380V等)
 ・モーター出力対応(最大400Wまで対応可能)
モーター出力変更による粘度3,000mm2/S程度での使用実績がありますが、使用される配管材の径及び長さにより定量バルブが正常に動作しない恐れがありますので、必ず別途ご相談ください。

型式コードNO.
AMI-1000S-1 202103
AMI-1000S-2 202101
AMI-300S-1 202033
AMI-300S-2 202034



正しい使い方

● サクションフイルターは、年1回交換または洗浄してください。

● オイルは夏、冬場の油温により粘度変化しますので使用粘度範囲内で、使用するように注意してください。粘度表をご覧ください。

● 特殊添加物オイル、水溶性オイル、溶剤等は、使用しないでください。

● 使用中のオイルは定期的に不純物の混入などを点検し、発見された場合は、ただちにタンク内を洗浄し、新油と交換してください。

● 電圧等の間違いにはご注意ください。

● 吐出口の継手は、締め込み過ぎないようにしてください。締め付けトルク表をご覧ください。

● モーターの回転方向を確認してください。ポンプを逆さま又は横にしないでください。

● サクションの長さを長くしたい場合は、弊社グローバルセンターまでご相談ください。(オイルレベルスイッチをご使用の時は、その長さもご相談ください。)

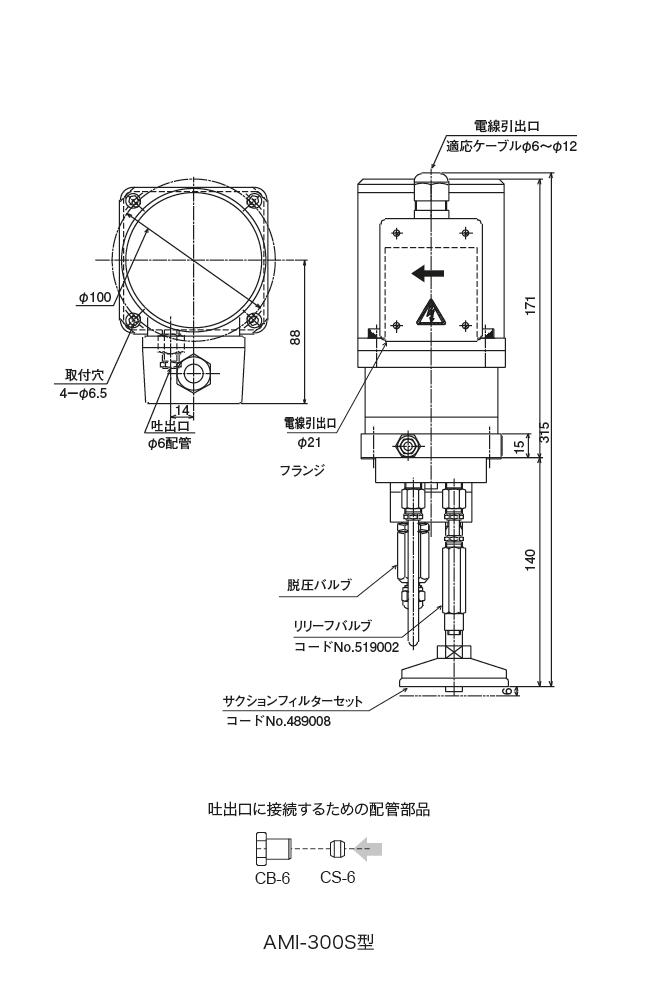

外形寸法図

AMI-300S・AMI-1000S 型(電動間欠吐出型ギアーポンプ)
 外形寸法図

外形寸法図

AMI-300S・AMI-1000S 型(電動間欠吐出型ギアーポンプ)
 外形寸法図

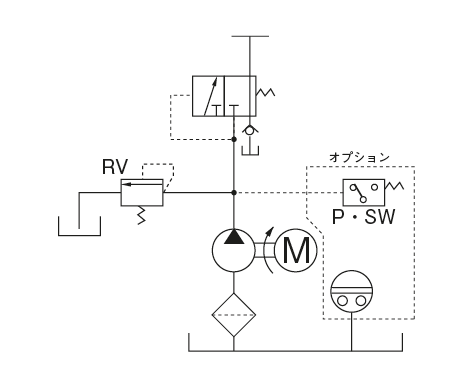

ポンプ回路図

AMI-300S・AMI-1000S 型(電動間欠吐出型ギアーポンプ)
 ポンプ回路図

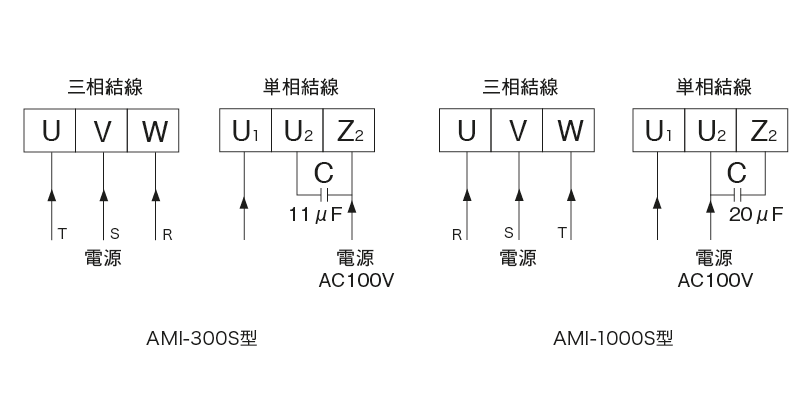

結線図

AMI-300S・AMI-1000S 型(電動間欠吐出型ギアーポンプ)
 結線図
