グリスシステム

主管脱圧/圧力進行併用システム

ツイン型電動ポンプ EGM-T型

ツイン型電動ポンプ EGM-T型

ソレノイドバルブの切替えをすることで圧力進行用と主管脱圧用を併用できます。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

仕様

ポンプ 吐出量 10ml/min
吐出圧力 10MPa (安全弁設定圧)
電圧/電流
DC24V
モーター 20W/0.8A
脱圧ソレイド 26W/1.1A
合計 46W/1.9A
最大通過時間 通電時間 7分30秒以下
通電率 25%以下(20℃)(間欠仕様)
使用稠度範囲 カートリッジグリス No.000、00、0、1
推奨グリス MP0、FS2、MT1
カートリッジ容量 200ml、400ml、700mlカートリッジ
質量 1.78kg(2C)、1.83kg(4C)、1.8kg(7C)
脱圧装置 脱圧ソレイド内蔵

発注ご指示表記

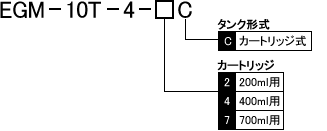

ツイン型電動ポンプ EGM-T型 発注ご指示表記

型式

型式コードNo.
EGM-10T-4-2C 103902
EGM-10T-4-4C 103834
EGM-10T-4-7C 103835

正しい使い方

このポンプユニットは制御回路が別に必要になります
メーカー推奨のカートリッジグリスを使用してください。
二硫化モリブデン入のグリスは絶対に使用しないでください。
リチューム系グリスを使用してください。
(リチューム系グリス以外の場合はご相談ください。)
真鍮およびゴムを侵す成分の入ったグリスは使用しないでください。
カートリッジ交換時には異物混入に十分ご注意ください。
カートリッジ交換時は、ポンプに空気が入らないようにご注意ください。
連続運転はしないでください。
カートリッジ交換後は必ずエアー抜きプラグを開いてエアー抜きを行ってください。

資料

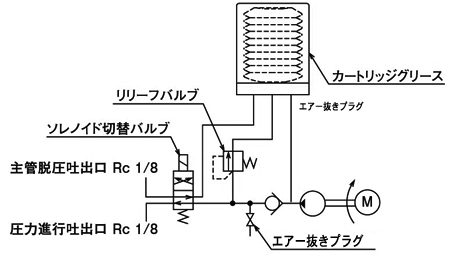

ポンプ回路図
小型〜中型機械用 主配管脱圧作動/圧力進行作動並用システム/ツイン型電動ポンプ EGM-T型 ポンプ回路図

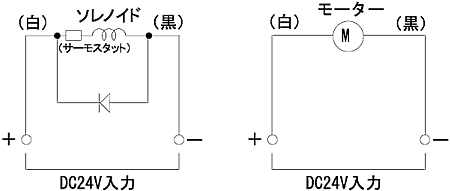

結線図
小型〜中型機械用 主配管脱圧作動/圧力進行作動並用システム/ツイン型電動ポンプ EGM-T型 結線図

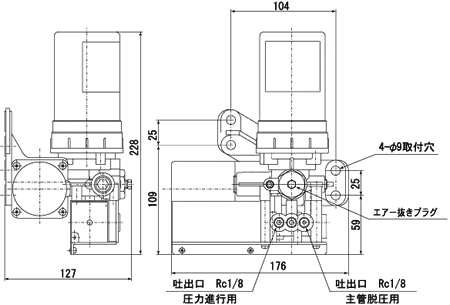

外形寸法図[EGM-10T-4-2C]
小型〜中型機械用 主配管脱圧作動/圧力進行作動並用システム/ツイン型電動ポンプ EGM-T型 外形寸法図
小型〜中型機械用 主配管脱圧作動/圧力進行作動並用システム/ツイン型電動ポンプ EGM-T型 外形寸法図

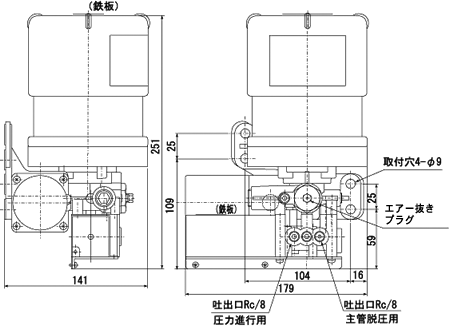

外形寸法図[EGM-10T-4-7C]
小型〜中型機械用 主配管脱圧作動/圧力進行作動並用システム/ツイン型電動ポンプ EGM-T型 外形寸法図
小型〜中型機械用 主配管脱圧作動/圧力進行作動並用システム/ツイン型電動ポンプ EGM-T型 外形寸法図

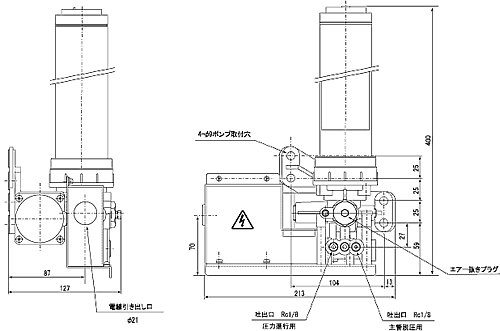

外形寸法図[EGM-10T-4-4C]
小型〜中型機械用 主配管脱圧作動/圧力進行作動並用システム/ツイン型電動ポンプ EGM-T型 外形寸法図
小型〜中型機械用 主配管脱圧作動/圧力進行作動並用システム/ツイン型電動ポンプ EGM-T型 外形寸法図
