EPM (End Point Monitor)

EPM (End Point Monitor)

末端純正グリース吐出検知及び温度検知

EPM_モニタリングソフト ダウンロード

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

末端純正グリース吐出検知及び温度検知

仕様

接点構成 B接点
定格電圧 DC3~DC24V
定格電流 5mA
使用グリース LHL- X100
使用環境温度 0℃~40℃
規格 IP67(取得予定)、RoHS2
取付方向 制限なし
使用給脂配管・長さ NT-4、NT-4H、ST-4Z、CT-4
 長さ2000mm以下
接続定量バルブ MUバルブ(吐出量0.05~0.5ml)
接続ネジ径 M6×0.75テーパー、M6×1テーパー、
M8×1.25テーパー、R1/8
(スイベルジョイントとしての使用は不可)
配管接続口 ワンタッチタイプ、ブッシング(CB-4使用)
配線 外装 PVCφ5.2 長さ2500mm、
4線(接点用・熱電対用)
最小曲げ半径30mm(M8コネクタ同梱)
内蔵温度センサー K型熱電対
温度測定範囲 0℃~90℃

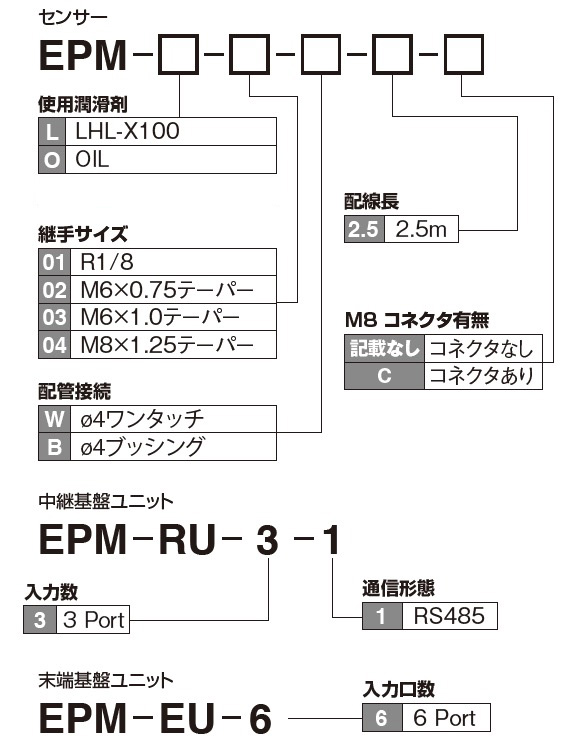

型式表示方法


		EPM (End Point Monitor) 型式表示方法

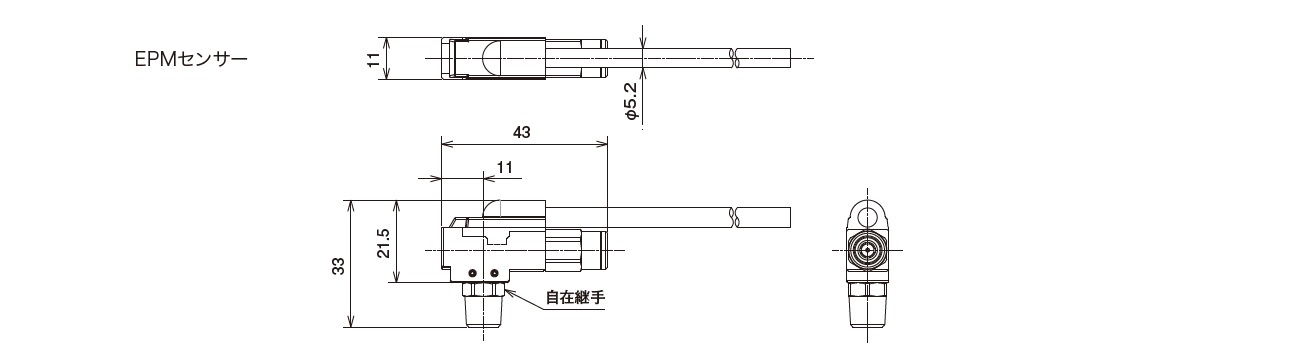

外形寸法図


		EPM (End Point Monitor) 外形寸法図


		EPM (End Point Monitor) 外形寸法図


		EPM (End Point Monitor) 外形寸法図

EPMモニター

型式 コードNO. 潤滑剤 ねじサイズ
EPM-L-01-W-2.5-C 420100 LHL W R1/8
EPM-L-02-W-2.5-C 420101 M6×0.75テーパー
EPM-L-03-W-2.5-C 420102 M6×1.0テーパー
EPM-L-04-W-2.5-C 420103 M8×1.25テーパー
EPM-L-01-B-2.5-C 420104 R1/8
EPM-L-02-B-2.5-C 420105 M6×0.75テーパー
EPM-L-03-B-2.5-C 420106 M6×1.0テーパー
EPM-L-04-B-2.5-C 420107 M8×1.25テーパー
EPM-L-01-W-2.5 420110 LHL W R1/8
EPM-L-02-W-2.5 420111 M6×0.75テーパー
EPM-L-03-W-2.5 420112 M6×1.0テーパー
EPM-L-04-W-2.5 420113 M8×1.25テーパー
EPM-L-01-B-2.5 420114 LHL B R1/8
EPM-L-02-B-2.5 420115 M6×0.75テーパー
EPM-L-03-B-2.5 420116 M6×1.0テーパー
EPM-L-04-B-2.5 420117 M8×1.25テーパー
EPM-H-01-W-2.5-C 420200 FS2-W R1/8
EPM-H-02-W-2.5-C 420201 M6×0.75テーパー
EPM-H-03-W-2.5-C 420202 M6×1.0テーパー
EPM-H-04-W-2.5-C 420203 M8×1.25テーパー
EPM-H-01-B-2.5-C 420204 FS2-B R1/8
EPM-H-02-B-2.5-C 420205 M6×0.75テーパー
EPM-H-03-B-2.5-C 420206 M6×1.0テーパー
EPM-H-04-B-2.5-C 420207 M8×1.25テーパー
EPM-H-01-W-2.5 420210 FS2-W R1/8
EPM-H-02-W-2.5 420211 M6×0.75テーパー
EPM-H-03-W-2.5 420212 M6×1.0テーパー
EPM-H-04-W-2.5 420213 M8×1.25テーパー
EPM-H-01-B-2.5 420214 FS2-B R1/8
EPM-H-02-B-2.5 420215 M6×0.75テーパー
EPM-H-03-B-2.5 420216 M6×1.0テーパー
EPM-H-04-B-2.5 420217 M8×1.25テーパー
EPM-O-01-W-2.5-C 420300 OIL-W R1/8
EPM-O-02-W-2.5-C 420301 M6×0.75テーパー
EPM-O-03-W-2.5-C 420302 M6×1.0テーパー
EPM-O-04-W-2.5-C 420303 M8×1.25テーパー
EPM-O-01-B-2.5-C 420304 OIL-B R1/8
EPM-O-02-B-2.5-C 420305 M6×0.75テーパー
EPM-O-03-B-2.5-C 420306 M6×1.0テーパー
EPM-O-04-B-2.5-C 420307 M8×1.25テーパー
EPM-O-01-W-2.5 420310 OIL W R1/8
EPM-O-02-W-2.5 420311 M6×0.75テーパー
EPM-O-03-W-2.5 420312 M6×1.0テーパー
EPM-O-04-W-2.5 420313 M8×1.25テーパー
EPM-O-01-B-2.5 420314 OIL B R1/8
EPM-O-02-B-2.5 420315 M6×0.75テーパー
EPM-O-03-B-2.5 420316 M6×1.0テーパー
EPM-O-04-B-2.5 420317 M8×1.25テーパー

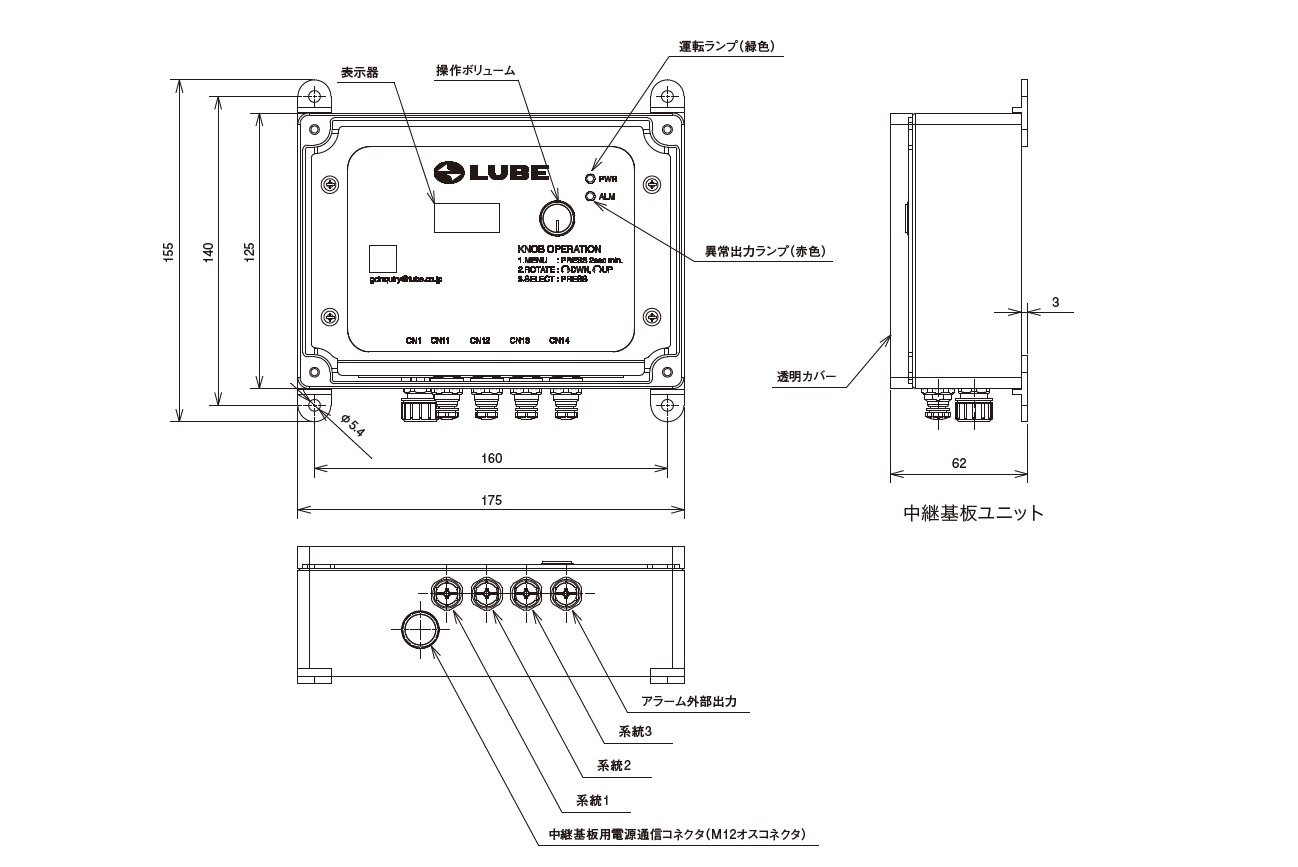

中継基板ユニット

型式コードNO.
EPM-RU-3-1 420150

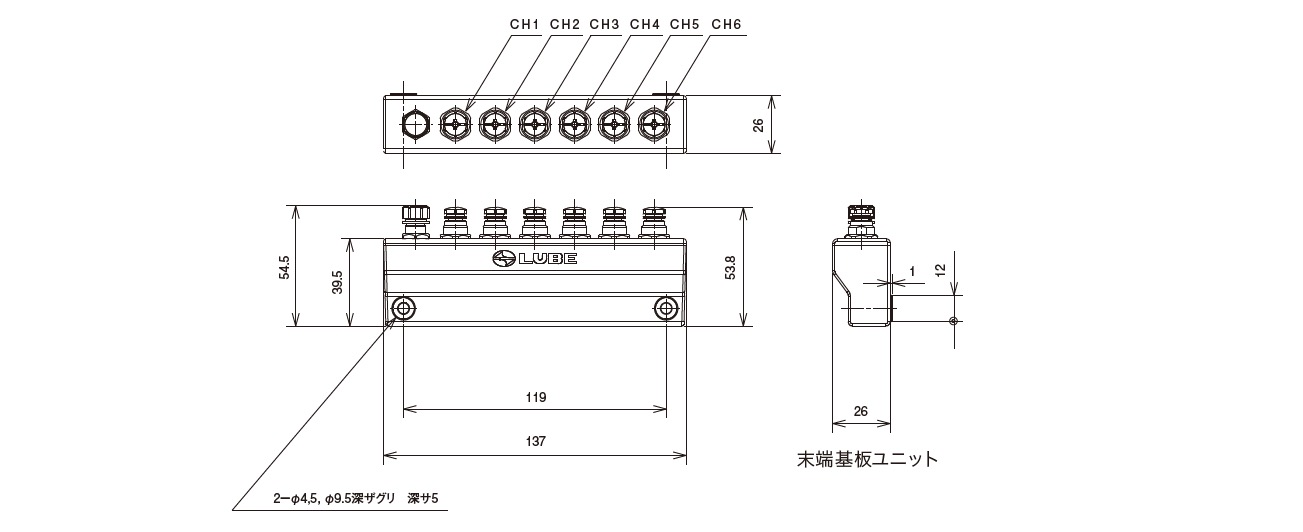

末端基板ユニット

型式コードNO.
EPM-EU-6 420151

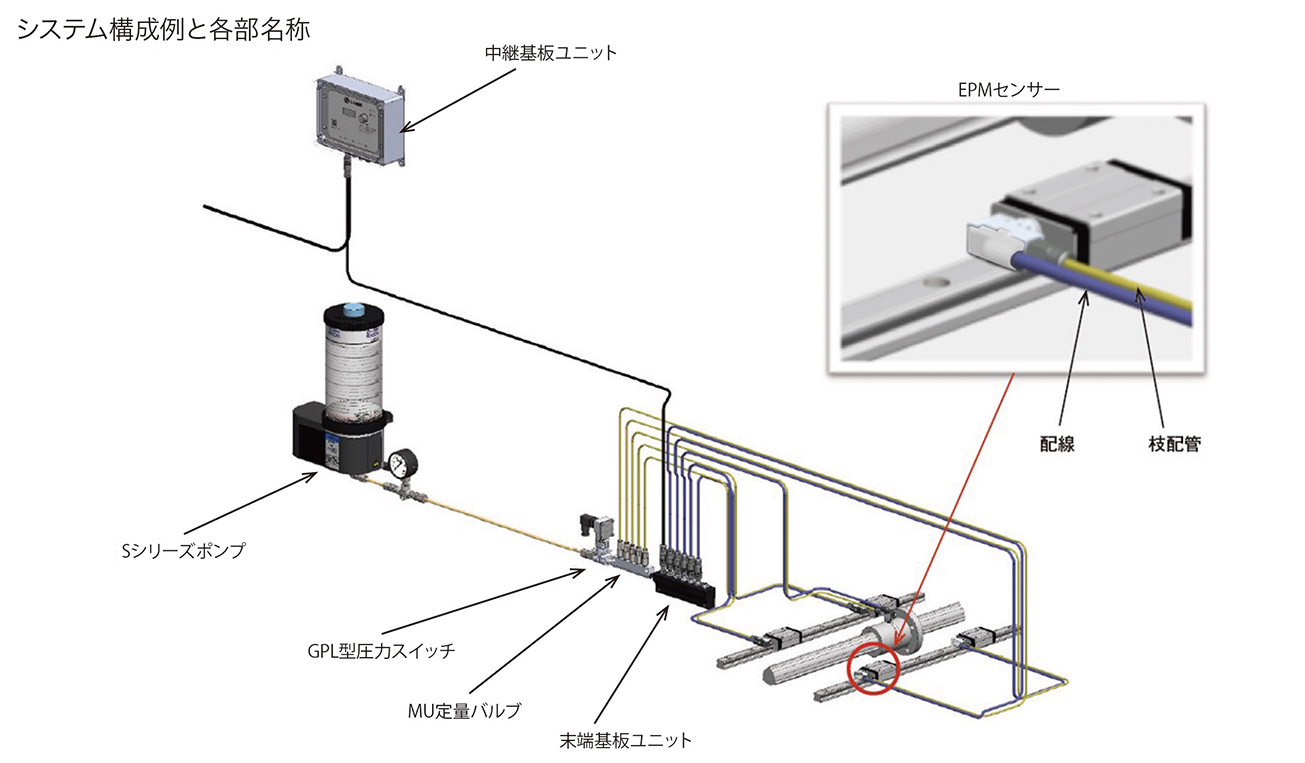

EPMシステムレイアウト


		EPM (End Point Monitor) EPMシステムレイアウト
