配管部品

SVL 型(回転継手)

SVL 型(回転継手)

・RoHs指令(2011/65/EU,(EU)2015/863準拠)

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

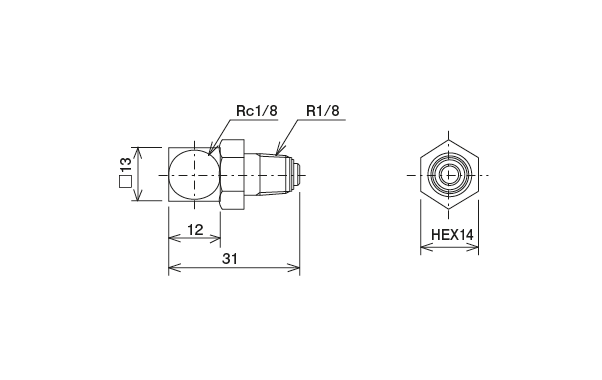

外形寸法図

SVL 型(回転継手)
 外形寸法図

型式

型式コードNO.使用圧力仕様
SVL 109412 0.8 MPa 100 rpm/MAX

●材質:(本体)SS400B

正しい使い方

● 必ず最高回転数以下でご使用ください。
● スウィベルは回転運動または揺動運動部分の接手として使用します。

カタログダウンロード

DXF図面ダウンロード

STEP図面ダウンロード
