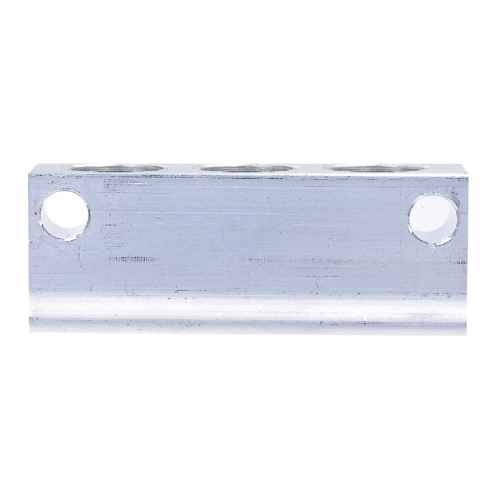

JVPA型(定量バルブ用ジャンクション)

JVPA型(定量バルブ用ジャンクション)

MG2 · MG2C · MG2I 型およびMO2 · MO2C 型定量バルブ⽤ジャンクション

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

外形寸法図

外形寸法図

型式

型式コードNO.
SCP 619803

●材質:真鍮(BS材C3604)

外形寸法図

外形寸法図

型式

型式コードNO.
BPP 619802

●材質:鉄(SUM24)

外形寸法図

外形寸法図

型式

型式コードNO.
SAP 611825

●材質:真鍮(BS材C3604)

外形寸法図

外形寸法図

型式

型式コードNO.仕様L1L2
JVPA-1S 216001 シングル型1口用 33 22
JVPA-2S 216002 シングル型2口用 49 38
JVPA-3S 216003 シングル型3口用 65 54
JVPA-4S 216004 シングル型4口用 81 70
JVPA-5S 216005 シングル型5口用 97 86
JVPA-6S 216006 シングル型6口用 113 102
JVPA-7S 216007 シングル型7口用 129 118
JVPA-8S 216008 シングル型8口用 145 134
JVPA-9S 216009 シングル型9口用 161 150
JVPA-10S 216010 シングル型10口用 177 166
JVPA-11S 216011 シングル型11口用 193 182
JVPA-12S 216012 シングル型12口用 209 198
型式コードNO.仕様L1L2
JVPA-2D 216021 ダブル型2口用 33 11
JVPA-4D 216022 ダブル型4口用 49 38
JVPA-6D 216023 ダブル型6口用 65 54
JVPA-8D 216024 ダブル型8口用 81 70
JVPA-10D 216025 ダブル型10口用 97 86
JVPA-12D 216026 ダブル型12口用 113 102
JVPA-14D 216027 ダブル型14口用 129 118
JVPA-16D 216028 ダブル型16口用 145 134

●材質:アルミ(A6063S-T5)
