オイル潤滑システム

エアー駆動式

MH-20D-A 型(噴霧冷却装置)

MH-20D-A 型(噴霧冷却装置)

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

型式表示方法

MH-20D-A 型(噴霧冷却装置)


 型式表示方法

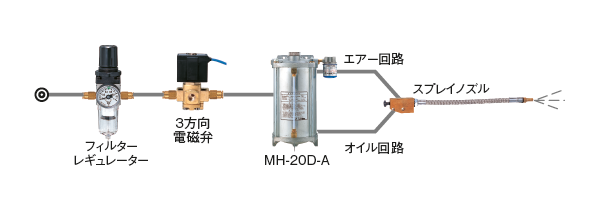

1.上記の場合でオイル切れを良くするためには3方向電磁弁を使用し、MH型ポンプ内のエアーをすばやく抜くことにより、オイル切れが良くなります。

MH-20D-A 型(噴霧冷却装置)
ポンプ回路図

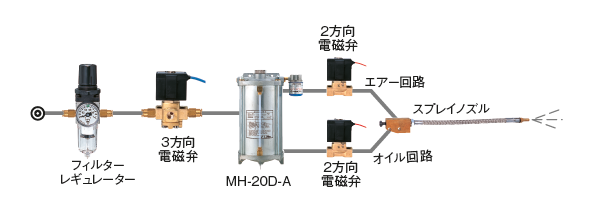

2.A.MH型ポンプから出た、エアー回路・オイル回路ともに2方向の電磁弁を追加使用することにより、瞬間的に噴霧冷却のON/OFFが行えます。また、この場合エアー回路の電磁弁をOFFの状態にすることにより、スプレイノズルよりオイルだけを出すことができます。
B.最初から噴霧を使用しない場合には、エアー回路の電磁弁の代わりに2方向のコックバルブを使用するか栓(プラグ)をして止めてください。

MH-20D-A 型(噴霧冷却装置)
ポンプ回路図

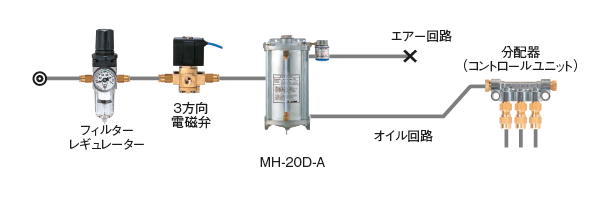

3.使用例2-Aの先端をスプレイノズルの代わりに、分配器(コントロールユニット)を使用することによりエアーポンプとして使用できます。

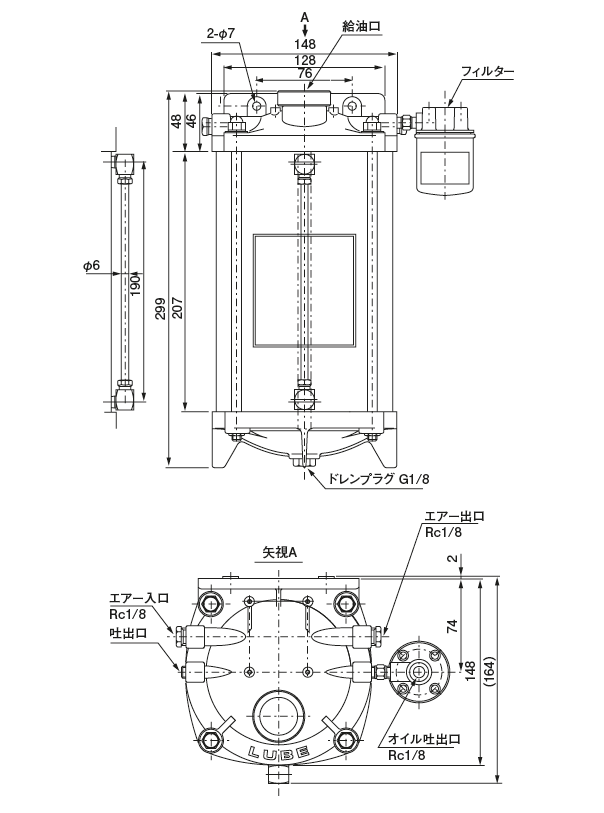

MH-20D-A 型(噴霧冷却装置)
ポンプ回路図
型式コードNo.オイルレベルスイッチ
MH-20D-A 222138 なし
MH-20D-A-L 222195 あり

仕様

入力空気圧力 0.7MPa(最大)
通常使用空気圧力 0.1〜0.3MPa
使用粘度範囲 2〜100mm²/s
タンク有効容量 2ℓ
フィルター(オイル吐出側) ろ過精度40μ
交換用フィルターエレメント/
型式FXE
スプレイノズル使用可能本数 1〜4本
タンク材質 A5052TD-H34
質量 3.3kg
オプション仕様 オイル
レベル
スイッチ
接点容量 AC・DC200V 0.5A 30W
接点形式 A接点(NO)
電磁弁 2方向/3方向、
AC100V/200V DC24V

正しい使い方

●使用液剤によってはパッキン類が劣化します。
 必ず事前に弊社グローバルセンターまでお問い合わせください。
●速乾性、特殊油剤を使用する場合はご相談ください。

警告

タンクに空気を加圧中には、絶対にオイルの補給を行わないでください。給油口フタが飛んで大ケガをする可能性があります。
