乾電池駆動グリースキット

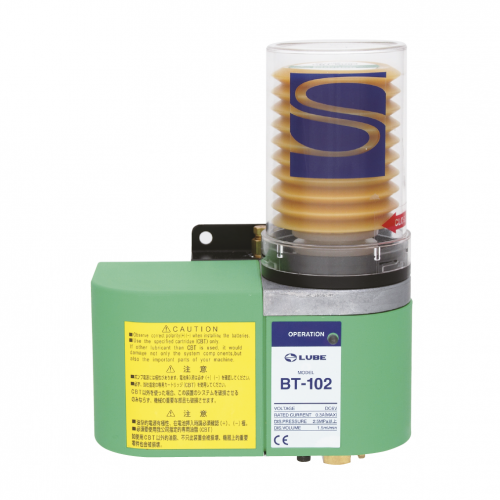

BT-102 乾電池駆動グリースキット

BT-102 乾電池駆動グリースキット






  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

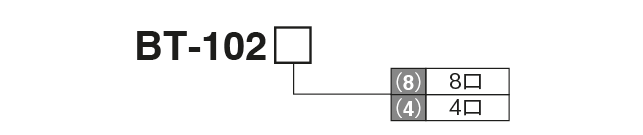

型式表示方法

BT-102 乾電池駆動グリースキッ) 型式表示方法
型式吐出口コードN0.
BT-102(8) 8 口 101111
BT-102(4) 4 口 101112

仕様

電源 単3乾電池×4本:アルカリ乾電池
連続運転時間 5分(積算6時間)
休止タイマー 1〜24時間、1〜31日
(設定スイッチによる切換え)
吐出圧力 2.5MPa以上
ポンプ吐出量 1.5mℓ/min
ポンプ寿命 100時間
使用潤滑剤 CBT-SU03(コード番号249150)
カートリッジ容量 200mℓ
質量 1.6kg

LEDランプ表示内容

運転時 点灯
休止時 消灯
カートリッジ交換 ランプ点滅1回(5秒間歇)
電池交換 LEDランプ点滅2回(5秒間歇)
設定異常 LEDランプ点滅3回(5秒間歇)
昇圧異常 LEDランプ点滅4回(5秒間歇)
連続運転モード(21回)
充填モード(SW1の3)※1
LEDランプ点滅1回(1秒間歇)

※1 カートリッジ及び乾電池含む

ユニット使用条件
給脂配管(ナイロンパイプ):2m以内(同梱のナイロンパイプを使用)
バルブ吐出量・箇所数:MUバルブ(0.1mℓ・1〜8 箇所)

■ポンプ取付用ボルト・ナット 六角穴付きボルト サイズM6-16×3個
■プラグMU-BP(コードNo.619840)×7個
■ワンタッチ継手KBE4-01-F ∅4×R1/8(コードNo.209523)×8個
■ナイロンパイプ∅4×2m CBT-SU03(充填済)(コードNo.106834)×8本
■単3乾電池×4本(コードNo.531300)

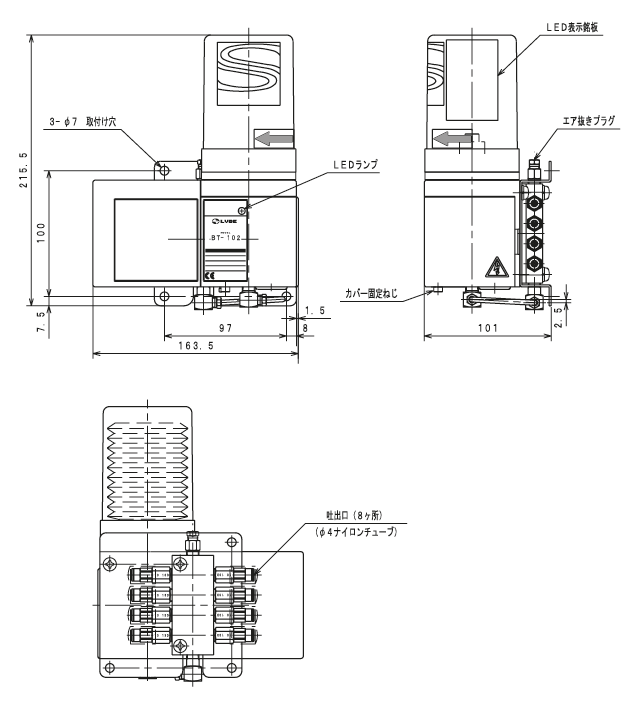

外形寸法図

BT-102 乾電池駆動グリースキッ 外形寸法図

使用環境条件

このポンプは下記の環境で使用してください。
周囲温度:5〜45℃(屋内使用)
湿度:35〜85%RH(結露無きこと)
振動:9G以下
(※5℃未満で使用されますと電池寿命が極端に短くなります。)
*カートリッジ交換時に乾電池も交換してください。
