オイルシステム

エアー駆動微量吐出システム

MH-20D-A型ポンプ専用部品

MH-20D-A型ポンプ専用部品

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧

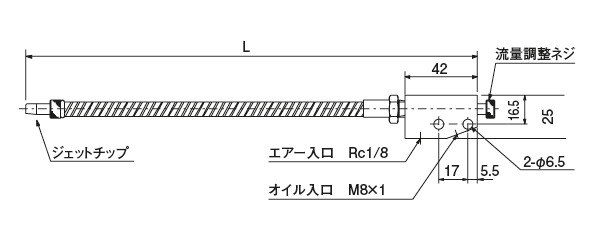

型式

型式コードNo.L
SJ-265 225011 265
SJ-410 225012 410
SJ-500 225013 500
SJ-600 225016 600

資料

外形寸法図
外形寸法図

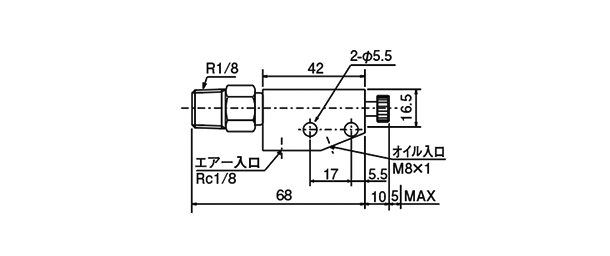

■ブロック型スプレーノズル

型式

型式コードNo.先端
SB-N 225001 ノズル用
SB-R 225002 R1/8

資料

外形寸法図
外形寸法図

■デュアルホース

型式

型式コードNo.L
FW-500 226710 500
FW-1000 226711 1000
FW-1500 226712 1500
FW-2000 226713 2000
FW-2500 226714 2500
※記載寸法以外にも特別受注生産いたします。

資料

外形寸法図
外形寸法図

■デュアルブロック

型式

型式コードNo.L1L2取付ノズル本数
DB-3(3way) 226403 38 25 2本用
DB-5(5way) 226405 76 63 4本用
DB-6(6way) 226406 94 81 5本用

材質

C3604BD

資料

外形寸法図 [DB-6]
外形寸法図
