配管部品

ブレードパイプ [切売不可]

ブレードパイプ [切売不可]

主配管・給脂配管に使用するための管材です。

RoHS基準に対応した製品もご用意しております。詳しくは、お近くの営業所までお問い合せください。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧

型式

型式コードNo.外径(φ)定尺(m)使用圧力
(MPa)
破壊圧力
(MPa)
使用温度範囲最小曲げ半径(R)表面処理
BT-4 106803 5 100 2.5 9.8 -20℃〜+70℃ 14 EP-Fe/Zn
BT-6 218007 7 2.2 8.6 24

材質

ナイロン
外装:鉄SWRM-8 Ep-Fe/Zn 5

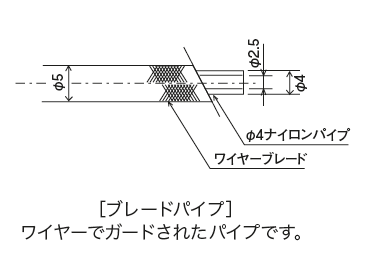

外形寸法図

配管財 ブレードパイプ
