バルブ

Sシリーズ MU型(LHL専用定量バルブ)

Sシリーズ MU型(LHL専用定量バルブ)

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

作動原理図

作動原理図
型式コードNO.吐出量
(mℓ)
接続方法L寸法
(mm)
マーク
MU-3 205871 0.03 ブッシング   3 HEX11
MU-5 205872 0.05 37.4 5
MU-10 205873 0.1 37.4 10
MU-20 205874 0.2 50.4 20
MU-30 205935 0.3 57.8 30
MU-50 205936 0.5 57.8 50
MU-3N 205911 0.03 ナット 41.4 3
MU-5N 205912 0.05 5
MU-10N 205913 0.1 10
MU-20N 205914 0.2 54.4 20
MU-30N 205915 0.3 61.8 30
MU-50N 205916 0.5 61.8 50
MU-3C 205921 0.03 ワンタッチ 46.7 3
MU-5C 205922 0.05 5
MU-10C 205923 0.1 10
MU-20C 205924 0.2 59.7 20
MU-30C 205925 0.3 66.1 30
MU-50C 205926 0.5 67.1 50

●(本体):真鍮

仕様

作動圧力 1.5 MPa
復帰圧力 0.4 MPa

外形寸法図

外形寸法図

カタログダウンロード

DXF図面ダウンロード

STEP図面ダウンロード

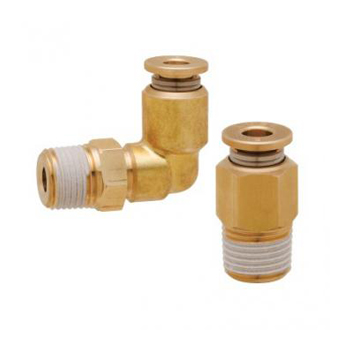

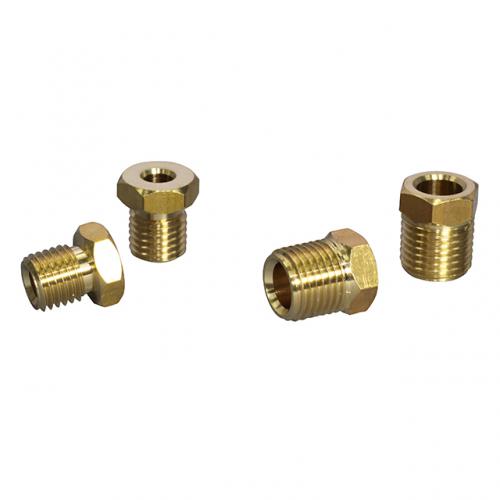

関連製品
