主配管脱圧作動型電動ポンプ EGME Ⅱ型

主配管脱圧作動型電動ポンプ EGME  Ⅱ型

小型低コストで弊社専用オリジナル
カートリッジグリス用電動ポンプです。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

仕様

電源 DC24V
消費電力 28.8W
吐出圧力 8MPa(LHLシステム専用)
  10MPa
最長運転時間 連続通電
停止時間 10秒以上
結線方法 端子台
フィードスイッチ あり(オプション)※1
グリスレベルスイッチ あり
ソレノイドカバー 難燃樹脂( UL94-V0)
IP規格 IP54
CE規格 対応
ポンプのエアー抜き 運転時間制約なし

※1フィードスイッチは、接点だけの機能となりますので お客様側の機械の制御が必要になります。
※潤滑システム、グリス剤により脱圧時間(バルブの復帰時間)は異なります

ケーブルグランド;530972
ロックナット;531013

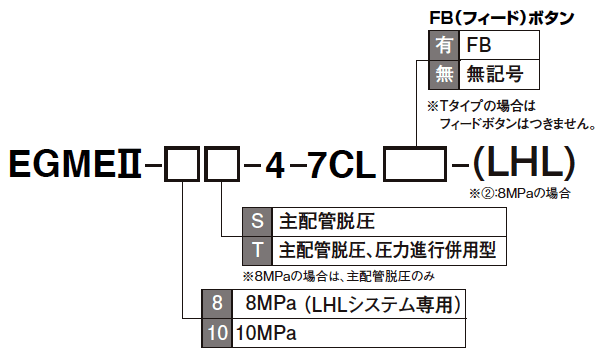

発注ご指示表記

発注ご指示表記

型式

型 式 コード No.
EGME2-10S-4-7CL 103922
EGME2-10S-4-7CLFB 103923
EGME2-10T-4-7CL 103932
EGME2-8S-4-7CLFB-LHL 103921
EGME2-8S-4-7CL-LHL 103920

正しい使い方

このポンプユニットは制御回路が別に必要になります
メーカー推奨のカートリッジグリスを使用してください。
二硫化モリブデン入のグリスは絶対に使用しないでください。
リチューム系グリスを使用してください。 (リチューム系グリス以外の場合はご相談ください。)
真鍮およびゴムを侵す成分の入ったグリスは使用しないでください。
カートリッジ交換時には異物混入に十分ご注意ください。
連続運転はしないでください。
カートリッジ交換後は必ずエアー抜きプラグを開いてエアー抜きを行ってください。

資料

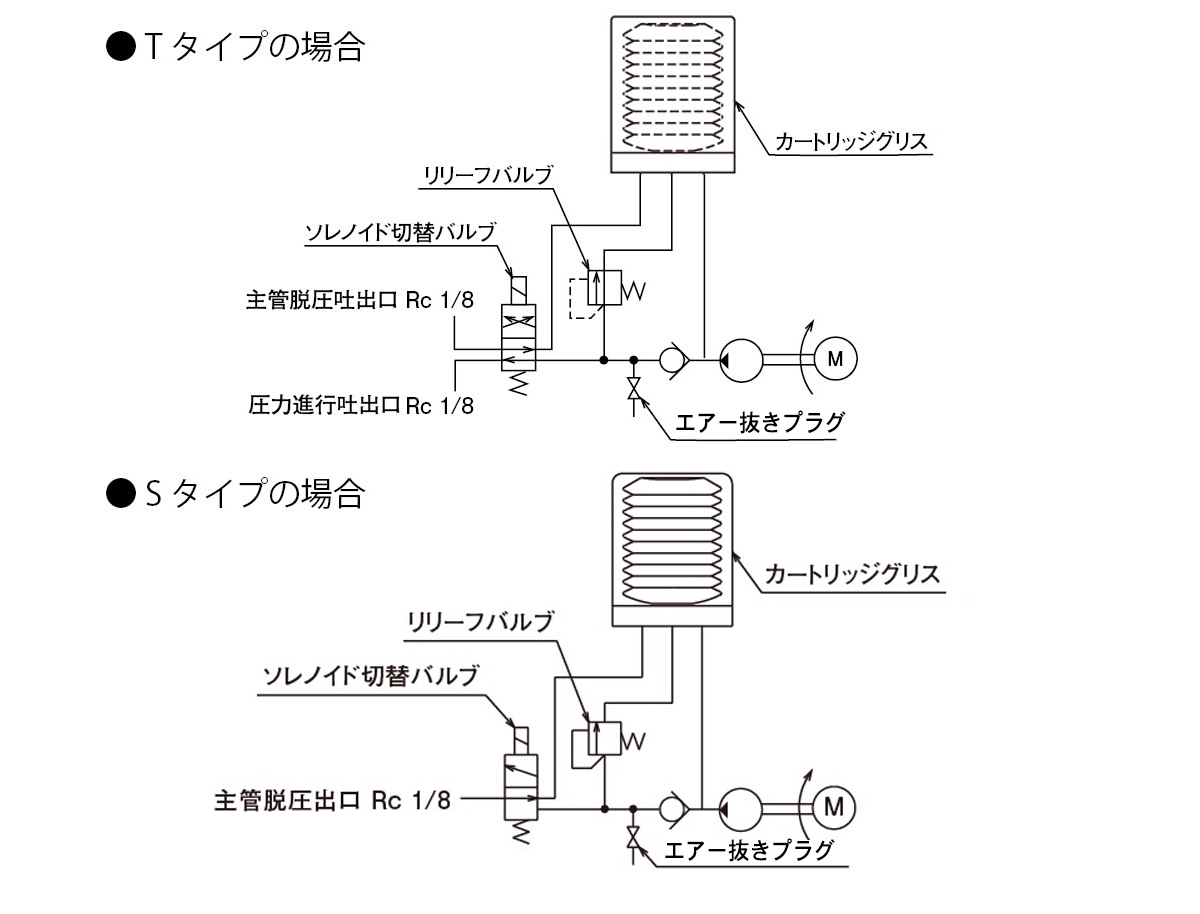

ポンプ回路図
ポンプ回路図

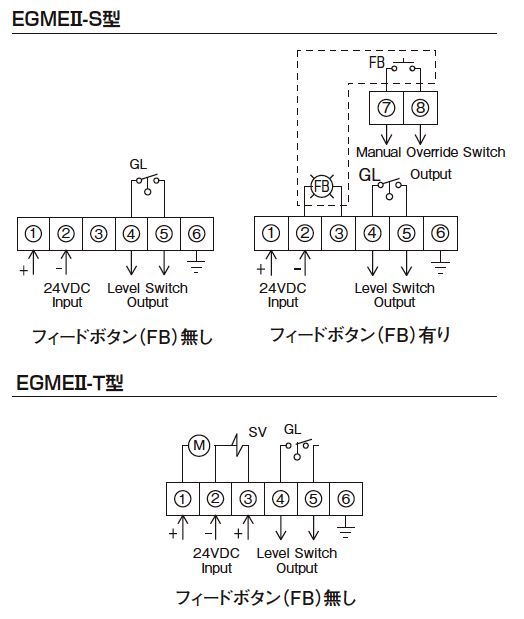

結線図
結線図

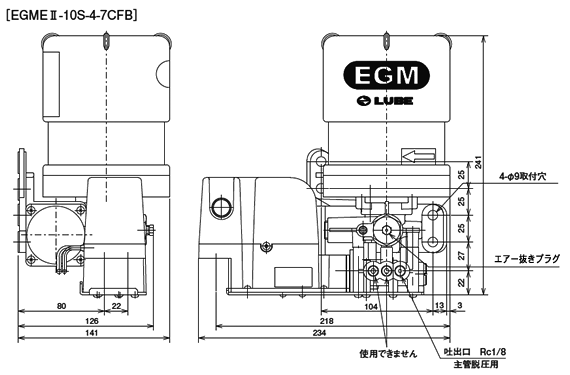

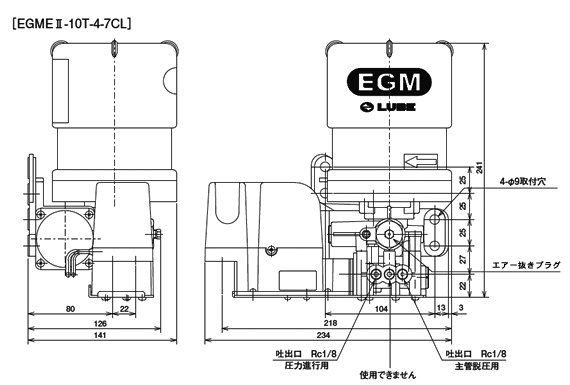

外形寸法図
外形寸法図外形寸法図

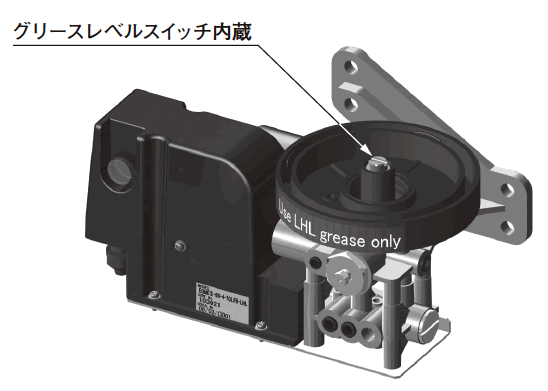

グリスレベルスイッチ

グリスレベルスイッチ
