生産完了品

グリス関連生産完了品

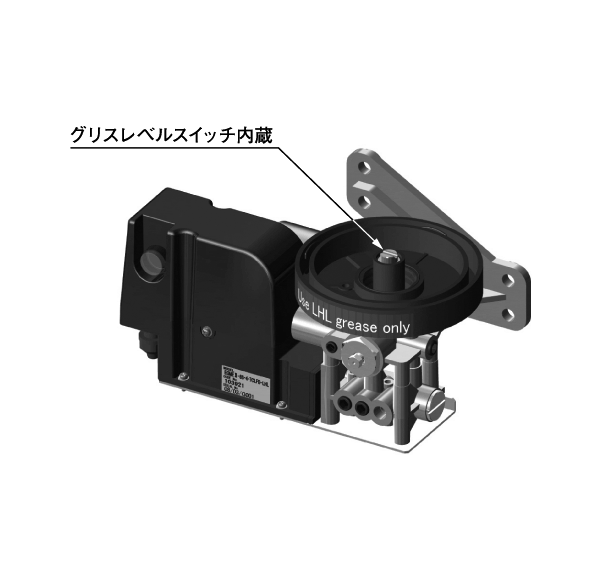

主配管脱圧作動型電動ポンプ EGM II型

主配管脱圧作動型電動ポンプ EGM II型

小型低コストで弊社専用オリジナル
カートリッジグリス用電動ポンプです。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

仕様

電源 DC24V
消費電力 45.6W
吐出圧力 8MPa(LHLシステム専用)
  10MPa
最長運転時間 7分30秒未満
停止時間 運転時間の3倍以上
結線方法 端子台
フィードスイッチ あり(オプション:主管脱圧のみ)※1
グリスレベルスイッチ あり
ソレノイドカバー 難燃樹脂( UL94-V0)
IP規格 IP54
CE規格 対応
ポンプのエアー抜き 運転時間制約あり
質量 2.0kg(フィードスイッチ有:2.1kg)
※1フィードスイッチは、接点だけの機能となりますのでお客様側の機械の制御が必要になります。
※潤滑システム、グリス剤により脱圧時間(バルブの復帰時間)は異なります

ケーブルグランド;530972
ロックナット;531013

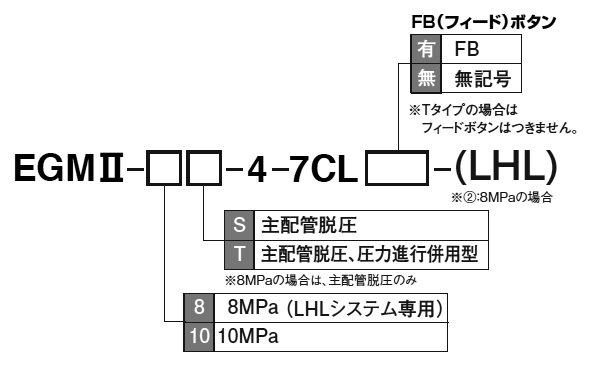

発注ご指示表記

発注ご指示表記

型式

型式コードNo.
EGM2-10S-4-7CL 103937
EGM2-10S-4-7CLEB 103938
EGM2-10T-4-7CL 103947
EGM2-8S-4-7CLFB-LHL 103936
EGM2-8S-4-7CL-LHL 103935

正しい使い方

このポンプユニットは制御回路が別に必要になります
メーカー推奨のカートリッジグリスを使用してください。
二硫化モリブデン入のグリスは絶対に使用しないでください。
リチューム系グリスを使用してください。( リチューム系グリス以外の場合はご相談ください。)
真鍮およびゴムを侵す成分の入ったグリスは使用しないでください。
カートリッジ交換時には異物混入に十分ご注意ください。
連続運転はしないでください。
カートリッジ交換後は必ずエアー抜きプラグを開いてエアー抜きを行ってください。

資料

ポンプ回路図
ポンプ回路図

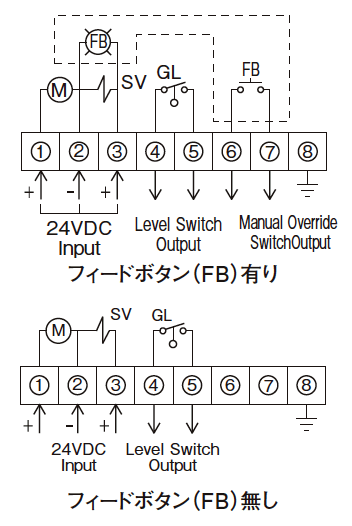

結線図
結線図

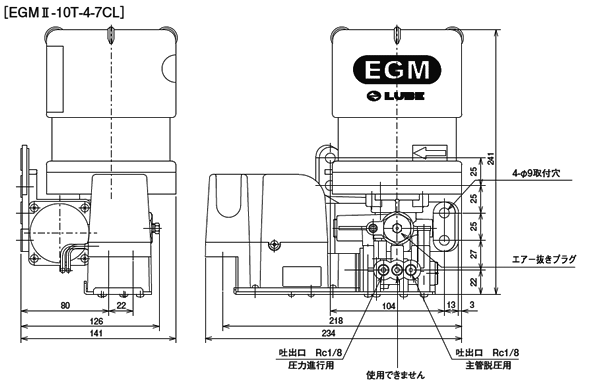

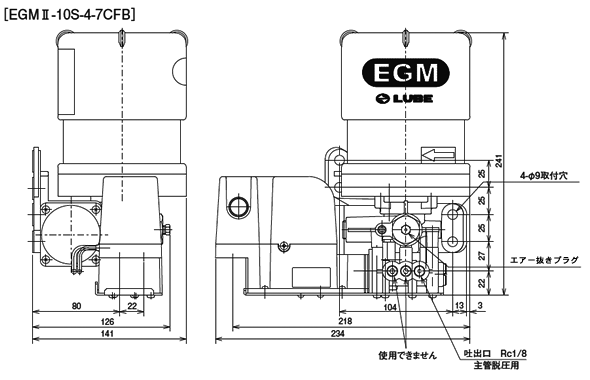

外形寸法図

グリスレベルスイッチ

グリスレベルスイッチ

マニュアルダウンロード

DXF図面ダウンロード

STEP図面ダウンロード
