HSAC · HJBC · HTUC 型(ラインチェック・バルブ)

HSAC · HJBC · HTUC 型(ラインチェック・バルブ)

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

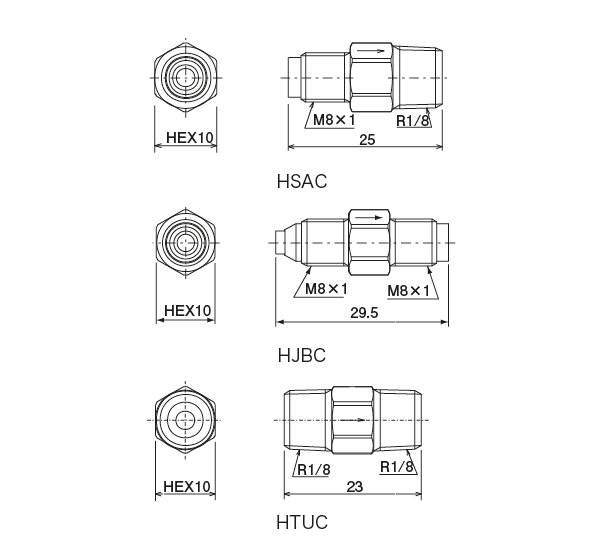

外形寸法図

HSAC · HJBC · HTUC 型(ラインチェック・バルブ)
 外形寸法図
型式コードNO.作動圧力(MPa)
HSAC 109407 0.034
HJBC 109415 0.034
HTUC 109416 0.016

●材質:真鍮

正しい使い方

● 流れ方向、ネジ形状を確認してください。
