配管部品

アダプター

EA4 · EA6 · EAR 型(アダプター)

EA4 · EA6 · EAR 型(アダプター)

RoHS基準に対応した製品もご用意しております。詳しくは、お近くの営業所までお問い合せください。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

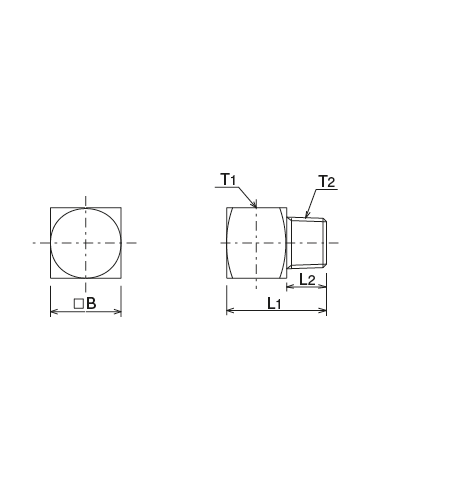

外形寸法図

EA4 · EA6 · EAR 型(アダプター)
 外形寸法図
型式コードNO.管外径(φ)L1L2T1T2B
EA4-20 106021 4 20 8 M8×1 R1/8 14
EA4-25 106022 25 13
EA4-30 106023 30 18
EA4-40 106024 40 28
EA4-50 106025 50 38
EA4-60 106026 60 48
EA4-2R 206091 25 11 R1/4
EA6-22F 206100 6 22 8 M10×1 R1/8 17

●材質:真鍮(C3604

外形寸法図

EA4 · EA6 · EAR 型(アダプター)
 外形寸法図
型式コードNO.管外径(φ)
EA4-1F 106031 4

●材質:真鍮(C3604

CB-4、CS-4は、別途必要です。

外形寸法図

EA4 · EA6 · EAR 型(アダプター)
 外形寸法図
型式コードNO.管外径(φ)
EAR-4 106071 4

●材質:真鍮(C3604

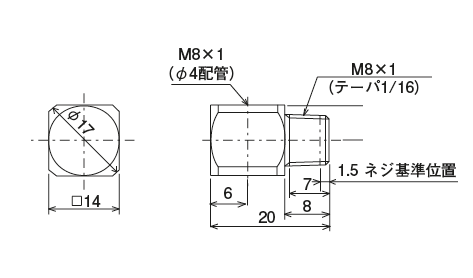

外形寸法図

EA4 · EA6 · EAR 型(アダプター)
 外形寸法図
型式コードNO.管外径(φ)
EA4-8テーパ 106037 4

●材質:真鍮(C3604

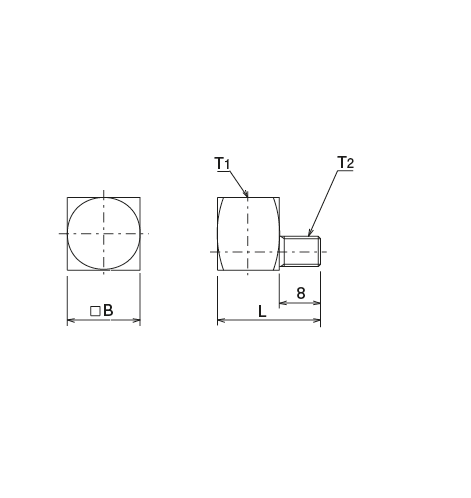

外形寸法図

EA4 · EA6 · EAR 型(アダプター)
 外形寸法図
型式コードNO.管外径(φ)LT1T2B材質
EA4-6A 106076 4 20 M8×1 M6×1 14 真鍮(C3604)
EA4-6AS 106074 鉄(SS330B)
EA4-6B 106075 M6×0.75 真鍮(C3604)
EA4-US 166036 1/4-28UNF 鉄(SUM-21)
EA4-8B 166054 M8×1.25テーパ 真鍮(C3604)
EA6-6AS 166048 6 22 M10×1 M6×1テーパ 16 鉄(SUM-21)
EA6-U 166040 1/4-28UNF

外形寸法図

EA4 · EA6 · EAR 型(アダプター)
 外形寸法図
型式コードNO.
TA4-1F 106041

●材質:真鍮(C3604)

外形寸法図

EA4 · EA6 · EAR 型(アダプター)
 外形寸法図
型式コードNO.
TAR-1F 106051

●材質:真鍮(C3604)
