配管部品

フレキシブル ホース

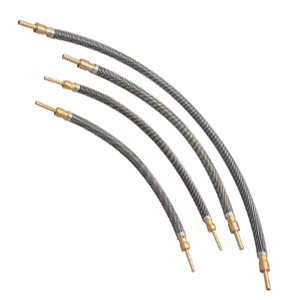

FH 型(フレキシブルホース[低圧用])

FH 型(フレキシブルホース[低圧用])



  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

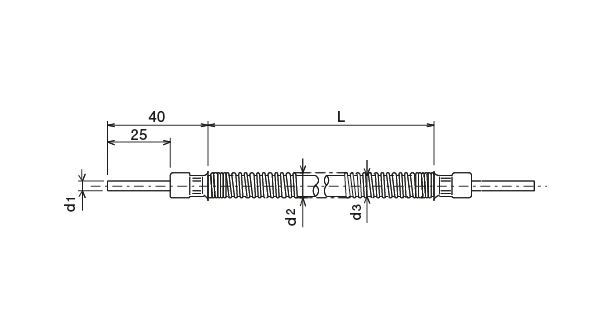

外形寸法図

FH 型(フレキシブルホース[低圧用])
 外形寸法図
型式コードNO.菅外径(d1)L
FH4-250 106706 4 250
FH4-300 106707 300
FH4-350 106708 350
FH4-400 106709 400
FH4-450 106710 450
FH4-500 106711 500
FH4-550 106712 550
FH4-600 106713 600
FH4-650 106771 650
FH4-700 106772 700
FH4-750 106715 750
FH4-800 106773 800
FH6-250 206706 6 250
FH6-300 206707 300
FH6-350 206708 350
FH6-400 206709 400
FH6-450 206710 450
FH6-500 206711 500
FH6-550 206712 550
FH6-600 206713 600
FH6-650 206735 650
FH6-700 206717 700
FH6-750 206715 750
FH6-800 206718 800

仕様

管外径(φ) 4 6
使用圧力(MPa) 3 4
使用温度範囲 −20℃〜+90℃
最小曲げ半径(R) 40 120
d1(φ) 4 6
d2(φ) 8 10
d3(φ) 10 13.5

●材質:(ホース部)NBR、(スプリングガード部)SWRS (カシメ部)C2680P 口金C3602BD

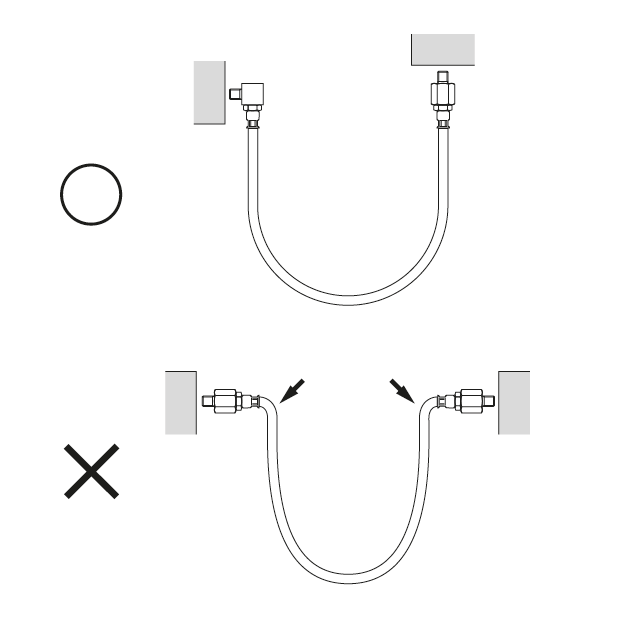

正しい使い方

● 長さ、曲げ半径、使用圧力は余裕をもたせてご使用ください。
● 配管の際は、よじれないようにご注意ください。
● ホースのかしめ金具の近くから屈曲させる配管はさけてください。

FH 型(フレキシブルホース[低圧用])
正しい使い方
