PJ 型(主配管分岐用ジャンクション)

PJ 型(主配管分岐用ジャンクション)

・RoHs指令(2011/65/EU,(EU)2015/863準拠)

吐出圧力が10MPa以下のポンプを使用し、管外径がφ6のパイプを接続するときに使います。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

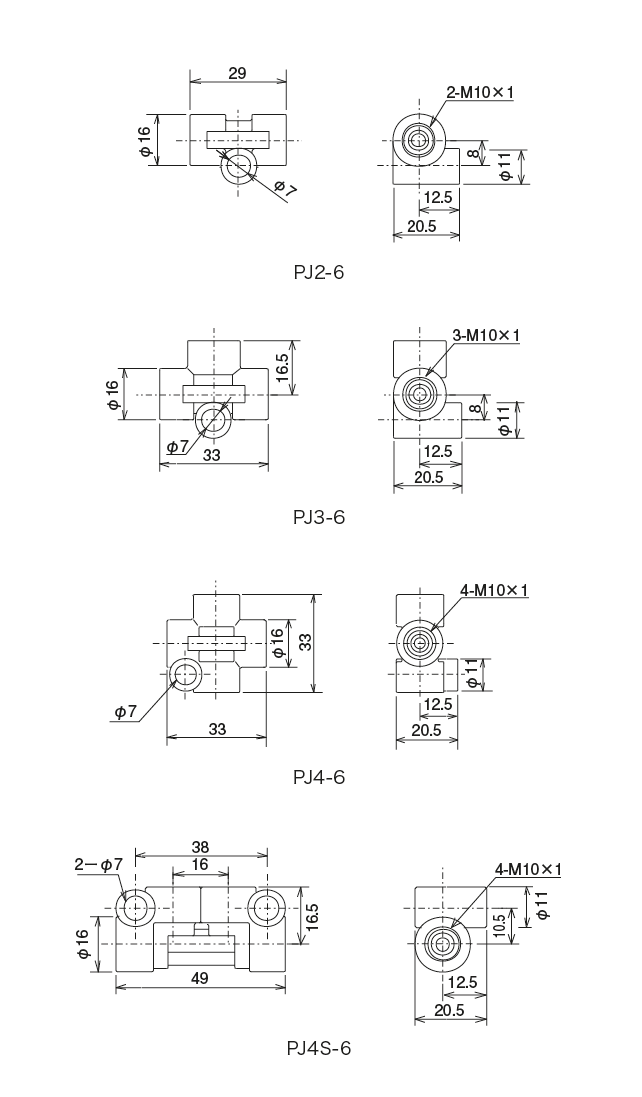

外形寸法図

PJ 型(主配管分岐用ジャンクション)
 外形寸法図など

型式

型式コードNO.仕様

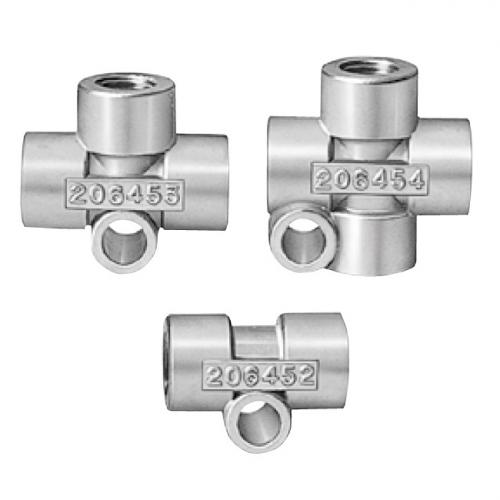

PJ2-6 206452 2方向
PJ3-6 206453 3方向
PJ4-6 206454 4方向
PJ4S-6 206461



●材質:亜鉛ダイキャスト(ZDC)

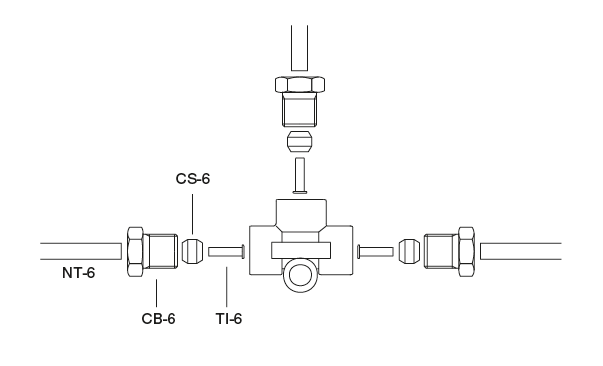

ナイロンパイプNT-6 接続例

PJ 型(主配管分岐用ジャンクション)
 ナイロンパイプNT-6 接続例

※JV型とPJ型で、穴のネジサイズが異なります。配管接続不良による漏れの原因になりますので、部品手配の間違いにご注意ください。
