オイル潤滑システム

エアー駆動式

FDM 型(PM型ポンプ専用部品)

FDM 型(PM型ポンプ専用部品)

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

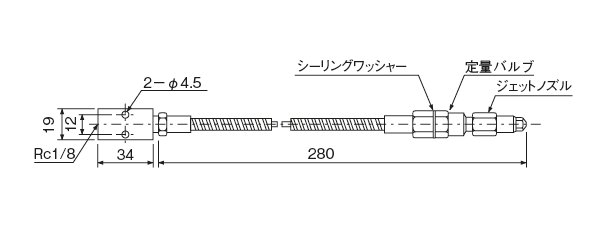

外形寸法図

FDM 型(PM型ポンプ専用部品)
 外形寸法図

定量バルブ付きフレキシブルパイプノズル

型式コードNO.吐出量(mℓ/ショット)
FDM-3 225022 0.03
FDM-5 225023 0.05
FDM-10 225024 0.1
FDM-20 225025 0.2
FDM-30 225026 0.3
FDM-50 225027 0.5

※ジェットノズルはJO8(225006)を使用しております。  JO5(225007)、JO2(225008)をご用命際は、別途お問い合わせください。
