W-105 · WL · WTL 型(オイルレベルスイッチ)

W-105 · WL · WTL 型(オイルレベルスイッチ)

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

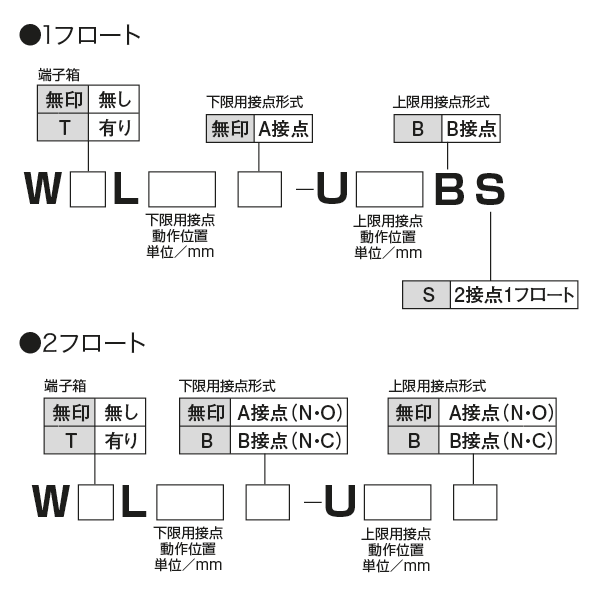

型式表示方法

W-105 · WL · WTL 型(オイルレベルスイッチ)


 型式表示方法

仕様

接点形式 A接点(NO)油面下限でON
接点容量 0.5A, AC DC200V/30W小さい方
使用温度範囲 −10〜80℃(液体不凍状態に限る)
使用液体比重 0.7以上
耐圧 0.1MPa

型式

型式コードNO.接点型式仕様
W-105-02 109704 A接点 端子箱無コード長さ20cm
W-105-02(B) 109705 B接点
W-105B 109706 A接点 端子箱付
W-105B(B) 109707 B接点
型式コードNo.端子箱L1L2
WL-100-U30BS 109221 100 30
WL-105-U32BS 109222 105 32
WL-120-U50BS 109223 120 50
WL-150-U35BS 109224 150 35
WL-150-U50BS 109225 150 50
WL-160-U80BS 109226 160 80
WL-190-U80BS 109227 190 80
WL-210-U50BS 109228 210 50
WTL-100-U30BS 109271 100 30
WTL-105-U32BS 109272 105 32
WTL-120-U50BS 109273 120 50
WTL-150-U35BS 109274 150 35
WTL-150-U50BS 109275 150 50
WTL-160-U80BS 109276 160 80
WTL-190-U80BS 109277 190 80
WTL-210-U50BS 109278 210 50

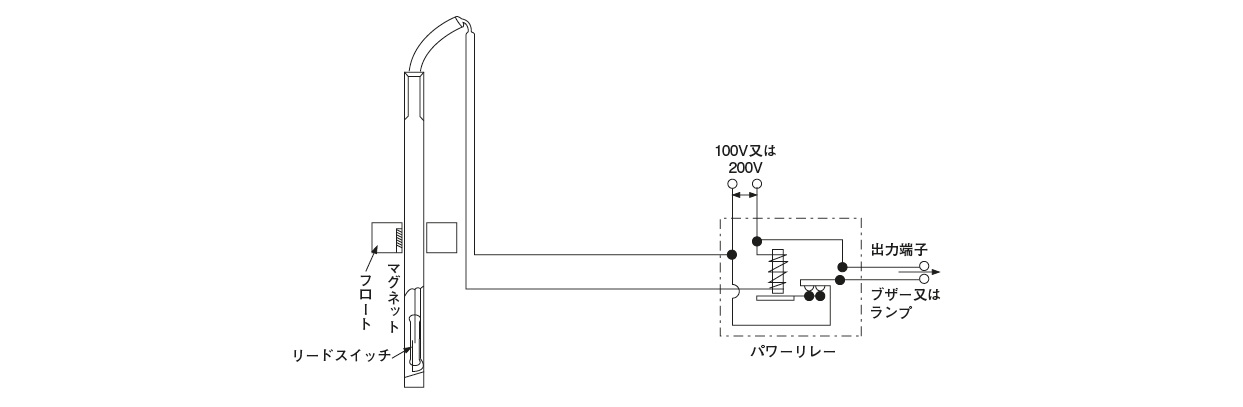

オイルレベルスイッチ使用例

W-105 · WL · WTL 型(オイルレベルスイッチ)オイルレベルスイッチ使用例
オイルレベルスイッチ 2接点
上限:A接点 下限:A接点

型式

型式コードNo.端子箱L1L2
WL-140-U50 109326 140 50
WL-150-U25 109330 150 25
WL-200-U50 109490 200 50
WL-213-U84 109267 213 84
WL-220-U150 109346 220 150
WL-230-U30 109237 230 30
オイルレベルスイッチ 2接点
上限:A接点 下限:B接点

型式

型式コードNo.端子箱L1L2
WL-105B-U25 109333 105 25
WL-105B-U32 109358 105 32
WL-200B-U50 109728 200 50
WL-210B-U50 109220 210 50
WL-210B-U50 109486 210 50
WL-213B-U84 109379 213 84

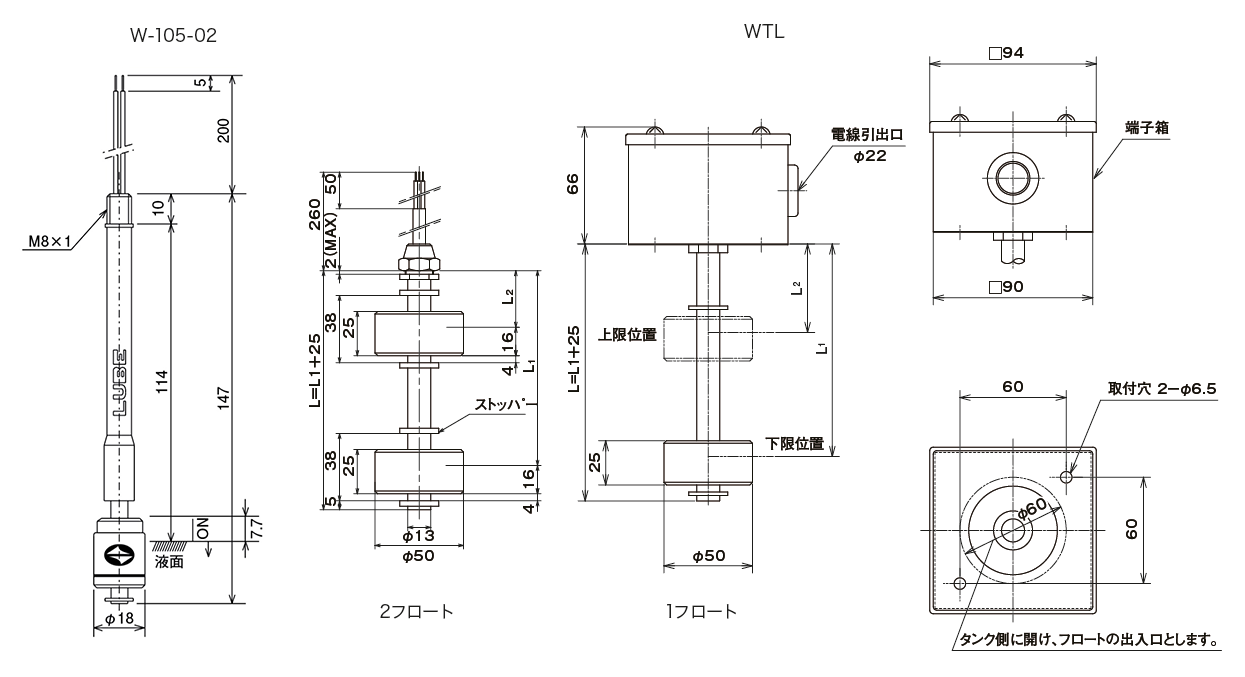

外形寸法図

W-105 · WL · WTL 型(オイルレベルスイッチ)外形寸法図

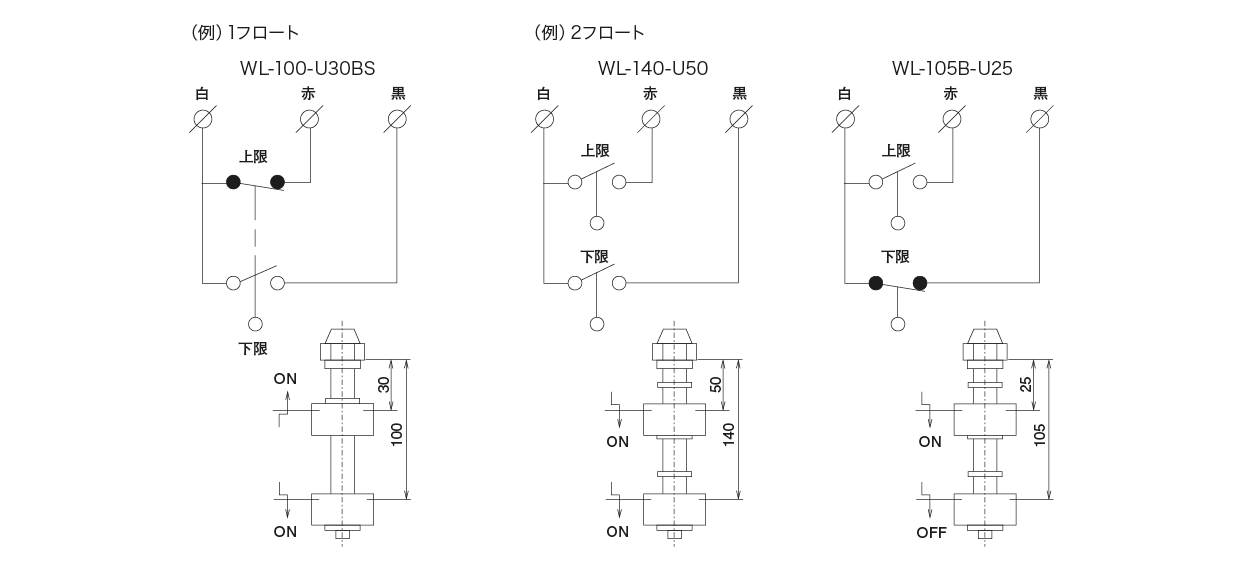

端子台結線図

W-105 · WL · WTL 型(オイルレベルスイッチ)端子台結線図
