オイル潤滑システム

タンク

板金タンク 3ℓ

板金タンク 3ℓ

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

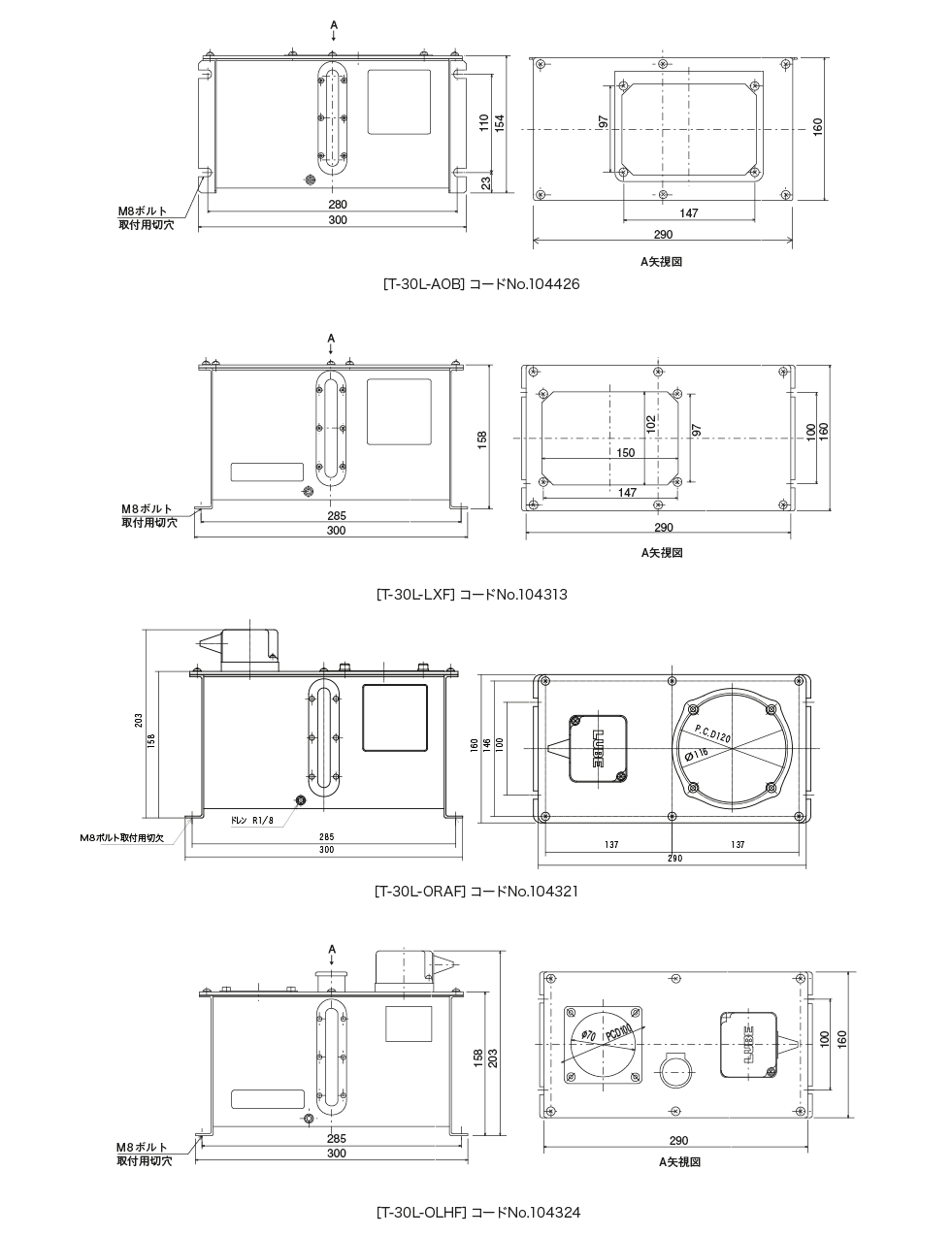

外形寸法図

板金タンク3ℓ外形寸法図

適用ポンプスイッチ型式コードNO.ポンプタンクオイルレベル
AMO
AMR-Ⅲ-150
T-30L-AOF 104326
T-30L-AOB 104426
MMXL-Ⅲ
AMS PM-8S
T-30L-LXF 104313
T-30L-LXB 104413
T-30L-RXF 104314
T-30L-RXB 104414
AMI-300S
AMI-300
T-30L-LHF 104318
T-30L-LHB 104418
T-30L-RHF 104319
T-30L-RHB 104419
T-30L-OLHF 104324
T-30L-OLHB 104424
T-30L-ORHF 104325
T-30L-ORHB 104425
AMI-1000S
AMI-1000
T-30L-LKF 104316
T-30L-LKB 104416
T-30L-RKF 104317
T-30L-RKB 104417
T-30L-OLKF 104322
T-30L-OLKB 104422
T-30L-ORKF 104323
T-30L-ORKB 104423
T-30L-LAF 104311
ACM-Ⅱ T-30L-LAB 104411
T-30L-RAF 104312
T-30L-RAB 104412
T-30L-OLAF 104320
T-30L-OLAB 104420
T-30L-ORAF 104321

●● 材質 :SPCC 全 容 量 :4.9ℓ 有効容量 :3.2ℓ 塗装色 :シルバー

正しい使い方

● 溶液は使用しないでください。
● 1年に1回は洗浄してください。
● 詳しくは取扱い説明書をご覧ください。
