オイル潤滑システム

タンク

板金タンク 4ℓ

板金タンク 4ℓ

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

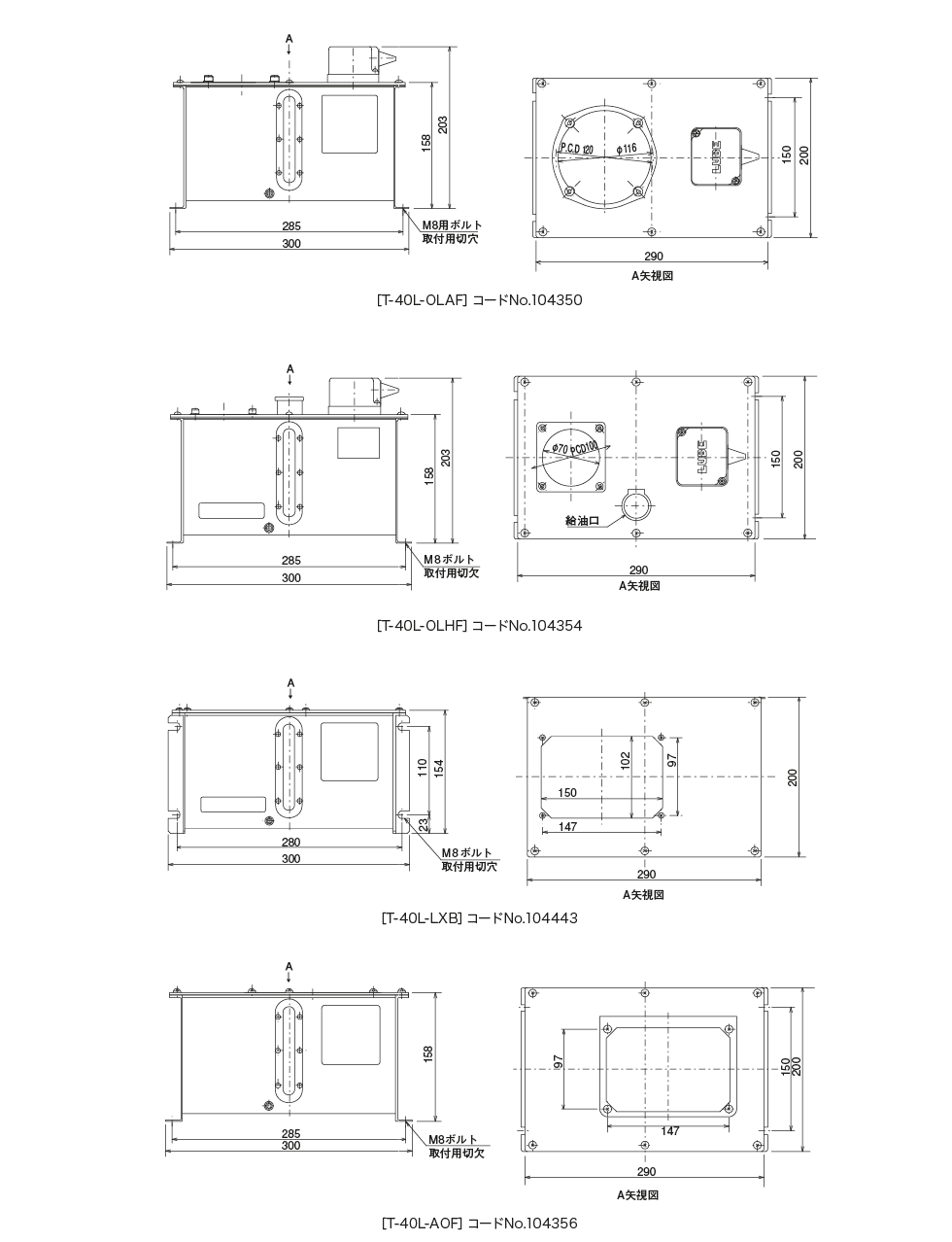

外形寸法図

板金タンク
4ℓ外形寸法図

適用ポンプスイッチ型式コードNO.ポンプタンクオイルレベル

AMZ-Ⅲ

AMO
AMR-Ⅲ-150
T-40L-AOF 104356
T-40L-AOB 104456
MMXL-Ⅲ
MMX-Ⅱ
AMS
PM-8S
T-40L-LXF 104343
T-40L-LXB 104443
T-40L-RXF 104344
T-40L-RXB 104444
AMI-300S
AMI-300
T-40L-LHF 104348
T-40L-LHB 104448
T-40L-RHF 104349
T-40L-RHB 104449
T-40L-OLHF 104354
T-40L-OLHB 104454
T-40L-ORHF 104355
T-40L-ORHB 104455
AMI-1000S
AMI-1000
T-40L-LKF 104346
T-40L-LKB 104446
T-40L-RKF 104347
T-40L-RKB 104447
T-40L-OLKF 104352
T-40L-OLKB 104452
T-40L-ORKF 104353
T-40L-ORKB 104453
ACM-Ⅱ
AM
ADM
T-40L-LAF 104341
T-40L-LAB 104441
T-40L-RAF 104342
T-40L-RAB 104442
T-40L-OLAF 104350
T-40L-OLAB 104450
T-40L-ORAF 104351
T-40L-ORAB 104451

● 材質 :SPCC 全 容 量 :6.3ℓ 有効容量 :4.2ℓ 塗装色 :シルバー

正しい使い方

● 溶液は使用しないでください。
● 1年に1回は洗浄してください。
● 詳しくは取扱い説明書をご覧ください。
