オイル潤滑システム

タンク

板金タンク 2ℓ

板金タンク 2ℓ

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

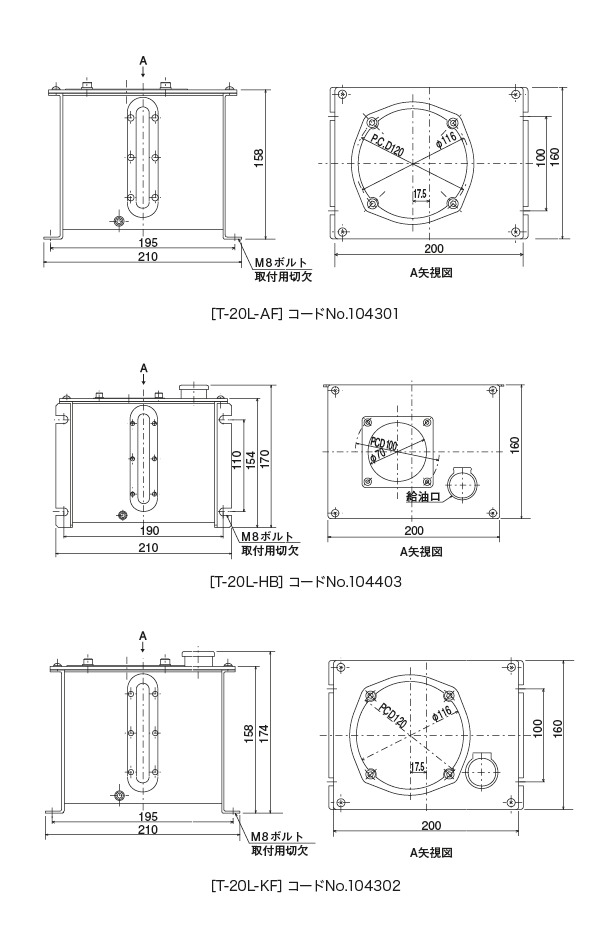

外形寸法図

板金タンク2ℓ外形寸法図

ポンプ回路図

型式適用ポンプコードNO.タンク
T-20L-AF ACM-Ⅱ、AM、ADM 104301
T-20L-AB 104401
T-20L-HF AMI-300S、AMI-300 104303
T-20L-HB 104403
T-20L-KF AMI-1000S、AMI-1000 104302
T-20L-KB 104402

● 材質 :SPCC 全 容 量 :3.2ℓ 有効容量 :2.1ℓ 塗装色 :シルバー

正しい使い方

● 溶液は使用しないでください。
● 1年に1回は洗浄してください。
● 詳しくは取扱い説明書をご覧ください。
