オイル潤滑システム

ジャンクションヘッダー

TA · TB · TC · TD ·TG · TH · TK · TL 型

TA · TB · TC · TD ·TG · TH · TK · TL 型



  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

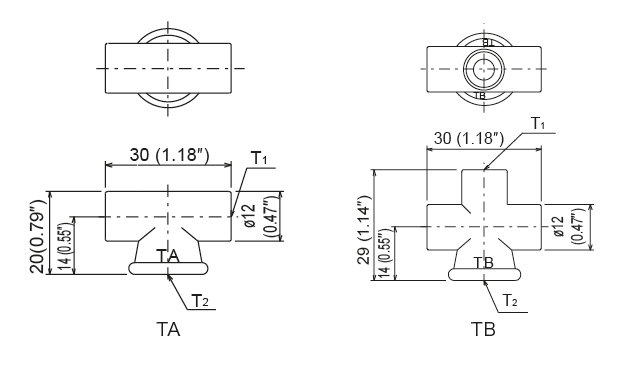

外形寸法図

TA · TB · TC · TD ·TG ·  TH · TK · TL 型(ジャンクションヘッダー)
 外形寸法図
型式コードNO.T1T2
TA 106431 2-M8×1 Rc 1/8
TA 186431 2-5/16-24 UNF 1/8 NPT
型式コードNO.T1T2
TB 106432 3-M8×1 Rc 1/8
TB 186432 3-5/16-24 UNF 1/8 NPT

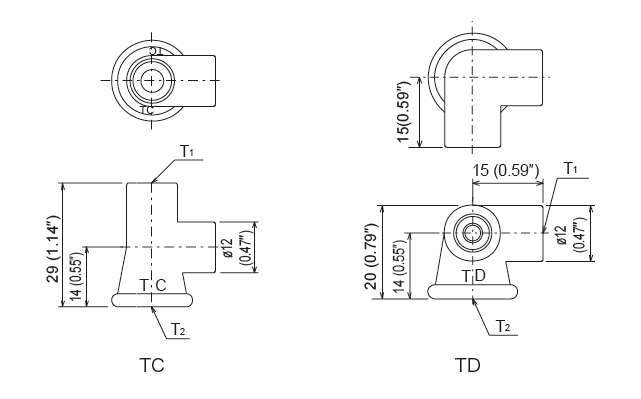

外形寸法図

TA · TB · TC · TD ·TG ·  TH · TK · TL 型(ジャンクションヘッダー)
 外形寸法図
型式コードNO.T1T2
TC 106433 2-M8×1 Rc 1/8
TC 186433 2-5/16-24 UNF 1/8 NPT
型式コードNO.T1T2
TD 106434 2-M8×1 Rc 1/8
TD 186434 2-5/16-24 UNF 1/8 NPT

●材質:亜鉛ダイキャスト(ZDC)

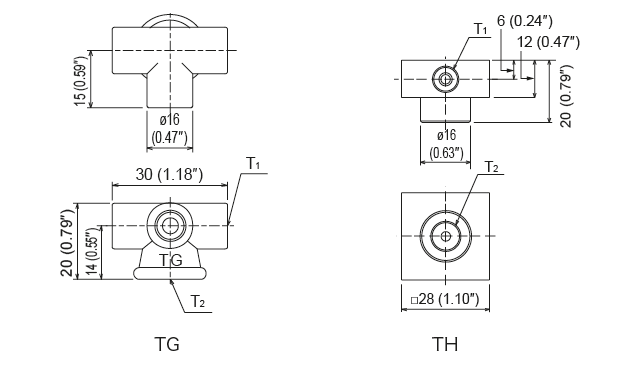

外形寸法図

TA · TB · TC · TD ·TG ·  TH · TK · TL 型(ジャンクションヘッダー)
 外形寸法図
型式コードNO.T1T2
TG 106435 3-M8×1 Rc 1/8
TG 186435 4-5/16-24 UNF 1/8 NPT
型式コードNO.T1T2
TH 106436 4-M8×1 Rc 1/8
TH 186436 4-5/16-24 UNF 1/8 NPT



外形寸法図

TA · TB · TC · TD ·TG ·  TH · TK · TL 型(ジャンクションヘッダー)
 外形寸法図
型式コードNO.T1T2
TK 106437 3-M8×1 Rc 1/8
TK 186437 3-5/16-24 UNF 1/8 NPT
型式コードNO.T1T2
TL 106438 4-M8×1 Rc 1/8
TL 186438 4-5/16-24 UNF 1/8 NPT
