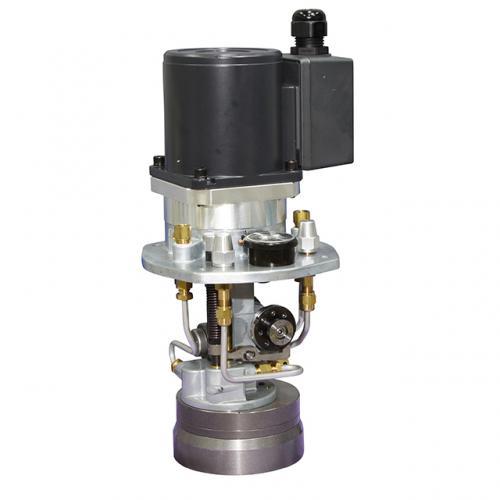

電動間欠吐出型ギヤーポンプ AM型

電動間欠吐出型ギヤーポンプ AM型

メカニカルタイマー式の間欠ポンプとなりますので、電源の投入のみで間欠での潤滑が行えます。高耐久性の低回転ギアポンプです。



  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

仕様

ポンプ
 吐出油量 50ml/min(50HZ)、60ml/min(60HZ)
  10〜300ml / 時カム設定で変更可能
 吐出圧力 0.8MPa (安全弁設定圧)
モーター(異電圧対応ができます)
 電圧/電流 AC100Vφ1 25W:0.51/0.52A
AC200Vφ3 25W:0.23/0.21A
 出力 誘導電動機、B種、4P 25W
オイルレベルスイッチ
  タンクにオプション
運転定格 連続
使用粘度範囲 32〜1300mm2/s
質量 AM型:5.4kg ADM型:5.9kg
その他 回転方向:反時計方向 コンデンサー 100V 8μF
外付けヒューズ 100V/1A 200V/0.5A
※使用粘度範囲の上限が1300mm2/Sを越える場合は、ご相談ください

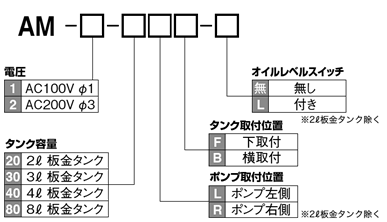

発注ご指示表記

電動間欠 (連続・間欠) 吐出型ギア-ポンプ AM・ADM型  発注ご指示表記

型式

型式コードNo.
AM-1 102054
AM-2 102050


カム設定、間欠時間、吐出油量の関係表

カム
No
吐出油量毎回吐出量
(ml)
時間あたりの吐出量1ℓ吐出させるのに要する時間
50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
1 30分 25分 5 8 10 125時間 100時間
2 30分 25分 10 15 20 66時間40分 50時間
3 30分 25分 15 23 30 43時間28分 35時間
4 30分 25分 20 30 40 33時間20分 25時間
5 7分30秒 6分15秒 10 75 100 13時間20分 10時間
6 7分30秒 6分15秒 15 113 150 8時間50分 7時間
7 7分30秒 6分15秒 20 150 200 6時間40分 5時間
8 7分30秒 6分15秒 30 225 300 4時間26分 3時間

正しい使い方

サクションフィルターは年1回交換またはエアーブロー若しくは洗油で洗浄下さい。 こちらの適応表をご覧ください。
オイルは夏、冬場の油温により粘度変化しますので使用粘度範囲内で、使用するように注意してください。こちらの粘度表をご覧ください。
特殊添加物オイル、水溶性オイル、溶剤等は、使用しないでください。
使用中のオイルは定期的に不純物の混入などを点検し、発見された場合は、ただちにタンク内を洗浄し、新油と交換してください。
電圧等の間違いにはご注意ください。
吐出口の継手は、締め込み過ぎないようにしてください。
こちらの締め付けトルク表をご覧ください。

型式

型式コードNo.
ADM-1 102254
ADM-2 102250
型式コードNo.
AM-1 102054
AM-2 102050

資料

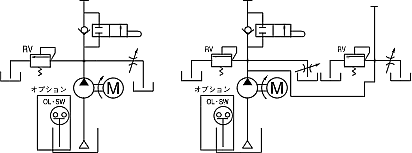

ポンプ回路図
ポンプ回路図
結線図
結線図

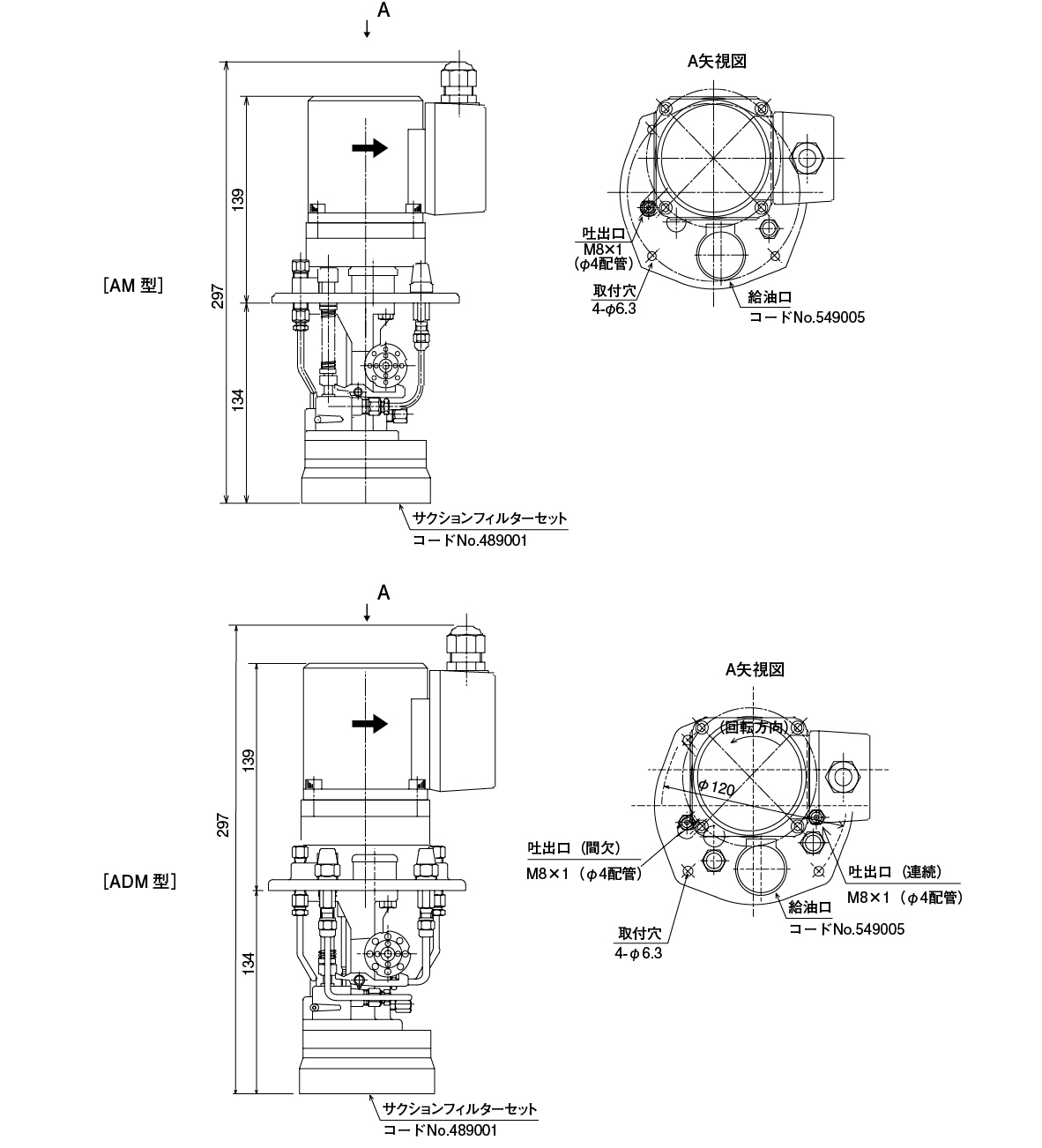

外形寸法図
外形寸法図
警告 誤った取扱をすると、死亡または損傷を負う可能性があります。

特定の条件において、感電の可能性があります。 特定の条件において、感電の可能性があります。

必ずアース線を接続してください。 必ずアース線を接続してください。
