世界の機械を停めない世界の機械を停めない

世界標準 LHLシステム・グリース潤滑システム

YMTポンプ用

ポンピングユニット

ポンピングユニット

YMT用

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

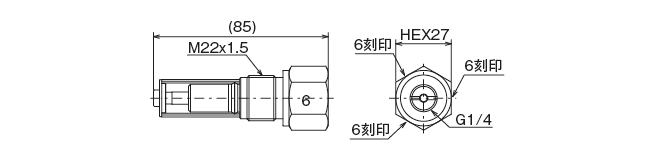

外形寸法図

外形寸法図
型式コードNO.
PUY-6 539291

●材質:鉄(SCM435H)

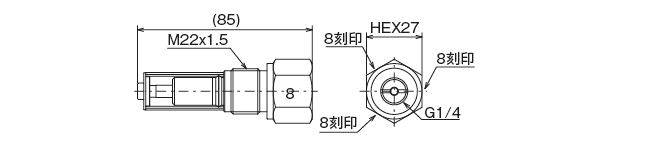

外形寸法図

外形寸法図
型式コードNO.
PUY-8 539292

●材質:鉄(SCM435H)

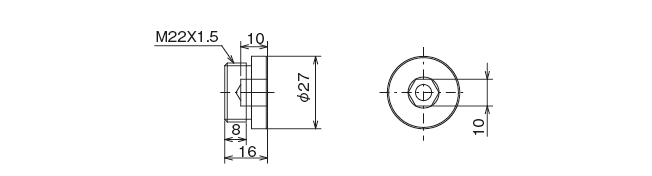

外形寸法図

外形寸法図
型式コードNO.
BPY 530911

●材質:アルミ(A2011)

外形寸法図

外形寸法図
型式コードNO.
SWY 530910

●材質:樹脂(テフロン)

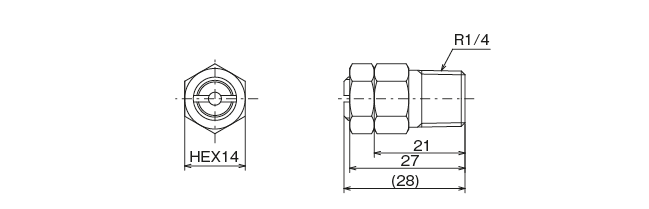

外形寸法図

外形寸法図
型式コードNO.
RTY 539310

●材質:鉄(S45C)

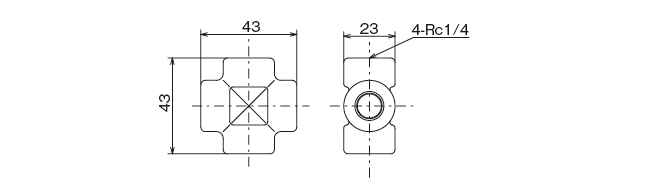

外形寸法図

外形寸法図
型式コードNO.
JVY 530937

●材質:鉄(S25C)

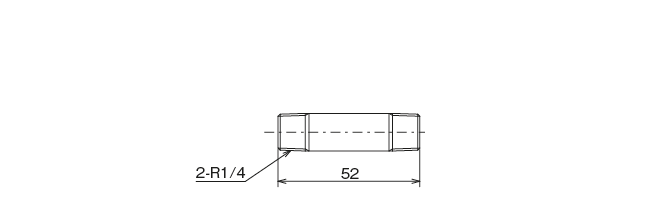

外形寸法図

外形寸法図
型式コードNO.
SCY 550130

●材質:鉄(SGP)

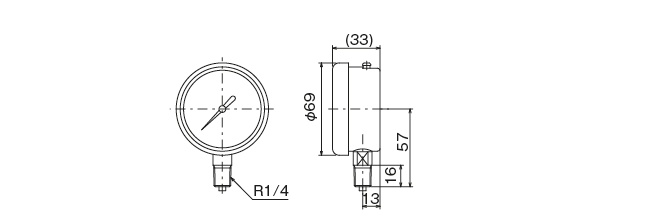

外形寸法図

外形寸法図
型式コードNO.
GV50-R 500649

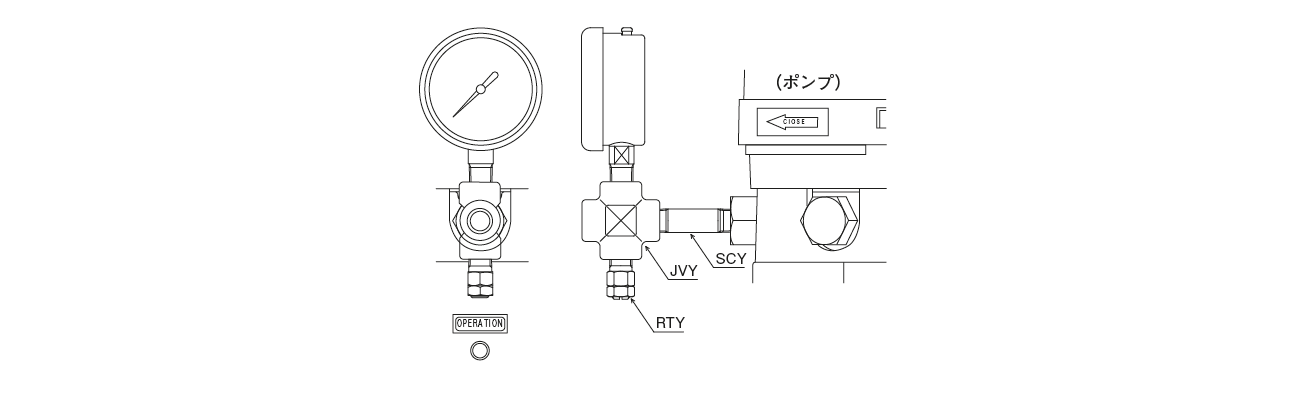

組付け完成

外形寸法図
