コネクター
LIC型（LUBEインスタントコネクター）

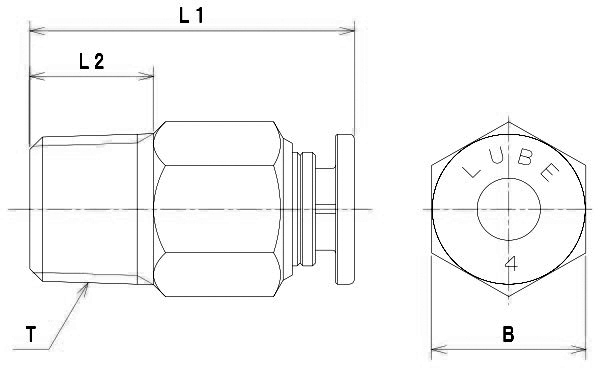

| 型式 | コードNO. | 管外径(φ) | T | B | L1 | L2 |
|---|---|---|---|---|---|---|
| LIC4-S1 | 209503 | 4 | R1/8 | HEX10 | 21 | 8 |
| LIC4-S2 | 209504 | R1/4 | HEX14 | 11 | ||
| LIC4-S5A | 209500 | M5×0.8 | HEX10 | 20 | 3.5 | |
| LIC4-S6A | 209501 | M6×1 | HEX10 | 21 | 4.5 | |
| LIC4-S6B | 209502 | M6×0.75 | 21.6 | 5.5 | ||
| LIC6-S1 | 209513 | 6 | R1/8 | HEX12 | 22.6 | 8 |
材質：真鍮(C3604)
※T=R（テーパーねじ）の型式は、シール材を施工しております。
| 型式 | コードNO. | 管外径(φ) | T | B | L1 | L2 | L3 | L4 |
|---|---|---|---|---|---|---|---|---|
| LIC4-ES1 | 209508 | 4 | R1/8 | HEX10 | 26 | 21 | 8 | 17.4 |
| LIC4-ES5A | 209505 | M5×0.8 | HEX8 | 21.5 | 16.5 | 3.5 | ||
| LIC4-ES6A | 209506 | M6×1 | HEX8 | 22.5 | 17.5 | 4.5 | ||
| LIC6-ES1 | 209518 | 6 | R1/8 | HEX10 | 27.5 | 21.5 | 8 | 20.2 |
材質：真鍮(C3604)
※エルボ回転型：回転式であることは、配管時の位置合わせが目的で、稼働部に使用する事が目的ではありません。
※T=R（テーパーねじ）の型式は、シール材を施工しております。

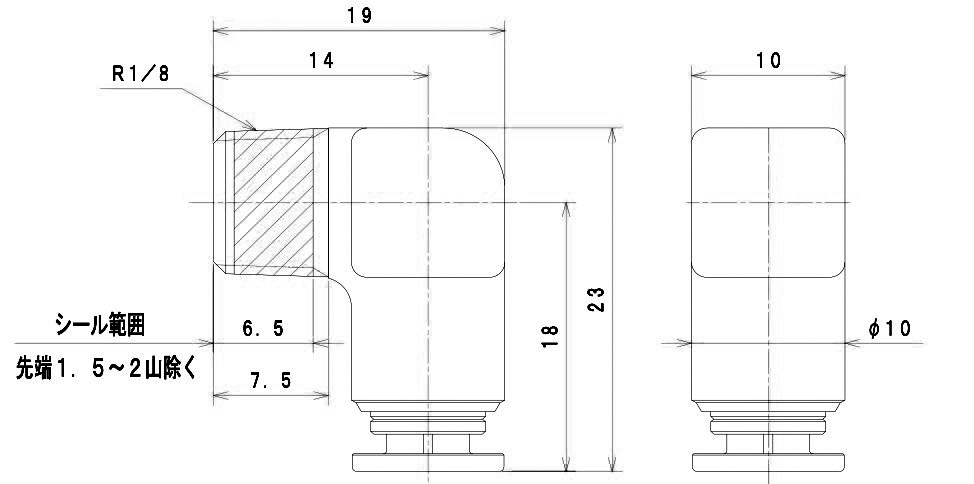

| 型式 | コードNO. | 管外径（φ） |
|---|---|---|
| LIC4-E1 | 209537 | 4 |
材質：真鍮(C3604)
