アダプター
EA4・EA6型(エルボアダプター )（ジュラルミン）
| 品目番号 | 旧品 | 管外径(φ) | L1 | L2 | L3 | L4 | T1 | T2 | Ｂ |
|---|---|---|---|---|---|---|---|---|---|
| EA0000 | EA4-20 | 4 | 19 | 8 | 5 | 7 | M8×1 | R1/8 | 13 |
| EA0010 | EA4-25 | 24 | 13 | ||||||
| EA5000 | EA4-30 | 29 | 18 | ||||||
| EA0020 | EA4-40 | 39 | 28 | ||||||
| EA0030 | EA4-50 | 49 | 38 | ||||||
| EA5010 | EA4-60 | 59 | 48 | ||||||
| EA0440 | EA4-2R | 23 | 11 | 10 | R1/4 | 16 | |||
| EA0140 | EA6-22 | 6 | 21 | 8 | 6 | 7 | M10×1 | R1/8 |
材質：アルミ(A2017又はCB156)
※EA0000：10、50、100個単位でご注文ください。
| 品目番号 | 旧品 | 管外径（φ） |
| EA0300 | EA4-8テーパー | 4 |
材質：アルミ(A2017又はCB156)

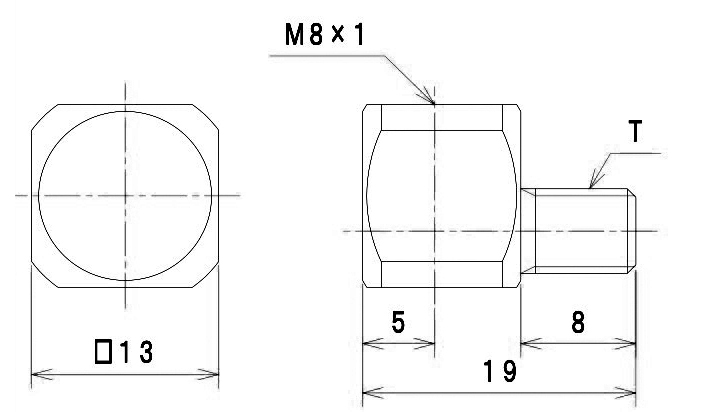

| 品目番号 | 旧品 | 管外径（φ） | T |
| EA2001 | EA4-6A | 4 | M6x1 |
| EA2101 | EA4-6B | M6x0.75 |
材質：アルミ(A2017又はCB156)
※ナイロンパイプをご使用の際は、チューブ・インサートが必要です。

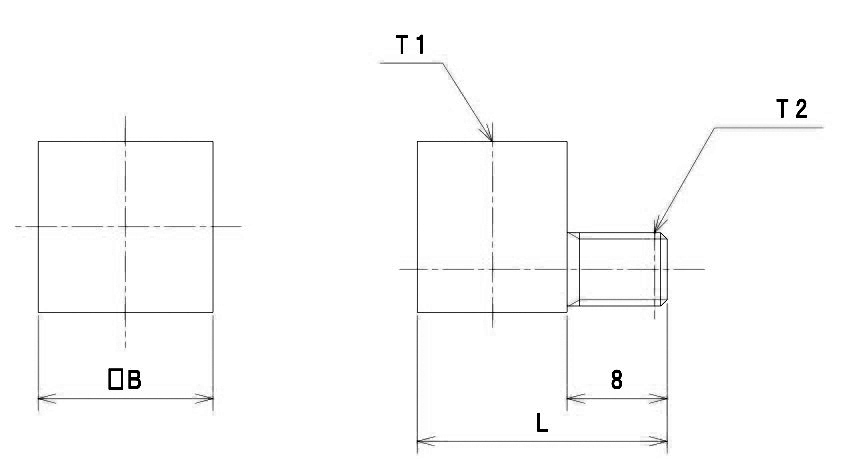

| 型式 | コード NO. | 管外径 (φ) | L | T1 | T2 | Ｂ | 材質 |
|---|---|---|---|---|---|---|---|
| EA4-6AS | 106074 | 4 | 20 | M8×1 | M6×1 テーパー1/16 |
14 | 鉄(SUM24L) |
| EA4-US | 166036 | 1/4-28UNF テーパー1/16 |
鉄(SUM-21) | ||||
| EA6-6AS | 166058 | 6 | 22 | M10×1 | M6×1 テーパー1/16 |
16 | |
| EA6-U | 166040 | 1/4-28UNF |
組立のときは、オスネジにシール材を使用してください。
