コンプレッション・ナット（ジュラルミン）

コンプレッション・ナット（ジュラルミン）

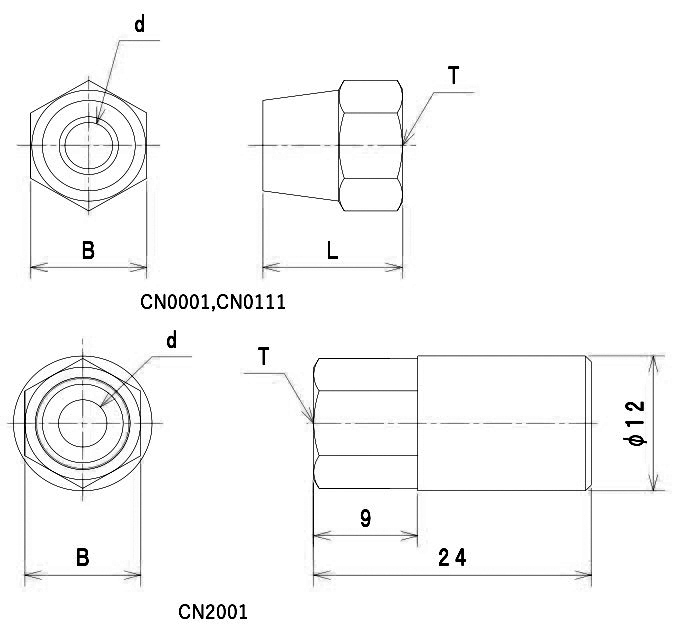

コンプレッション・ナット外形寸法図

CN · CB · CS · TI 型（コンプレッション・パーツ）
外形寸法図

品目番号	旧品	管外径（φ）	L	T	d(φ)	B
CN0001	CN-4	4	12	M8×1	4.1	10
CN2001	CN-4-B	4	-	M8×1	4.1
CN0111	CN-6	6	11.5	M10×1	6.2	12

材質：アルミ(A2017又はCB156)
CN2001のみアルミ(A2017)

CN2001はブレードパイプ専用部品です。
ブレードパイプは、こちらを参照
※CN0001：10、50、100個単位でご注文ください。

DXF図面ダウンロード

STEP図面ダウンロード
