主配管脱圧作動型定量システム

MU型小型軽量バルブ用ジャンクション MUJ型

MU型小型軽量バルブ用ジャンクション MUJ型

MU型小型定量バルブを取付けて分岐する場合に用います。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧

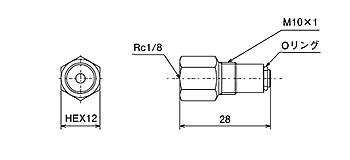

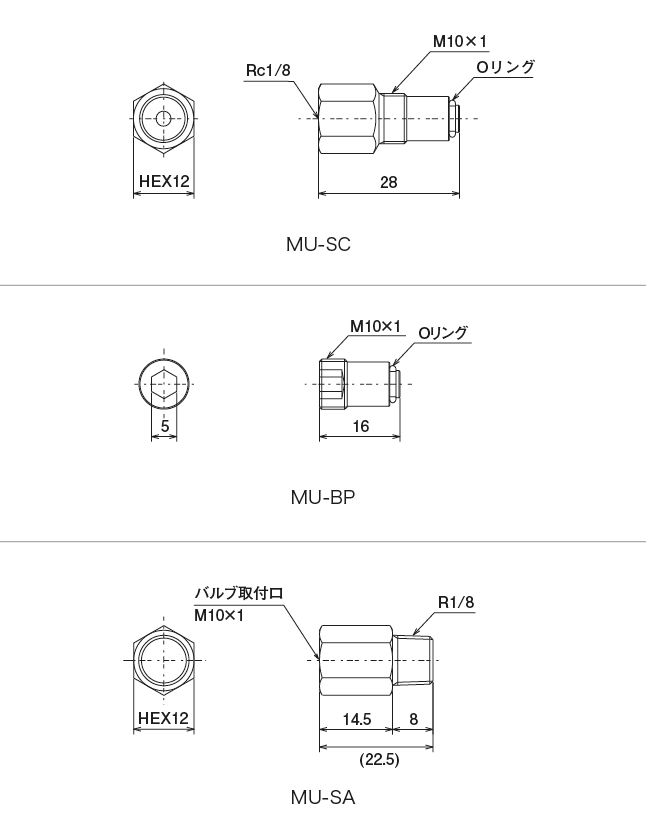

[コネクター組立]資料/型式

型式コードNo.
MU-SC 619841
外形寸法図

●材質:真鍮(BS材C3604)

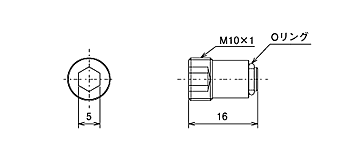

[プラグ組立]資料/型式

型式コードNo.
MU-BP 619840
外形寸法図

●材質:鉄(SUM24)

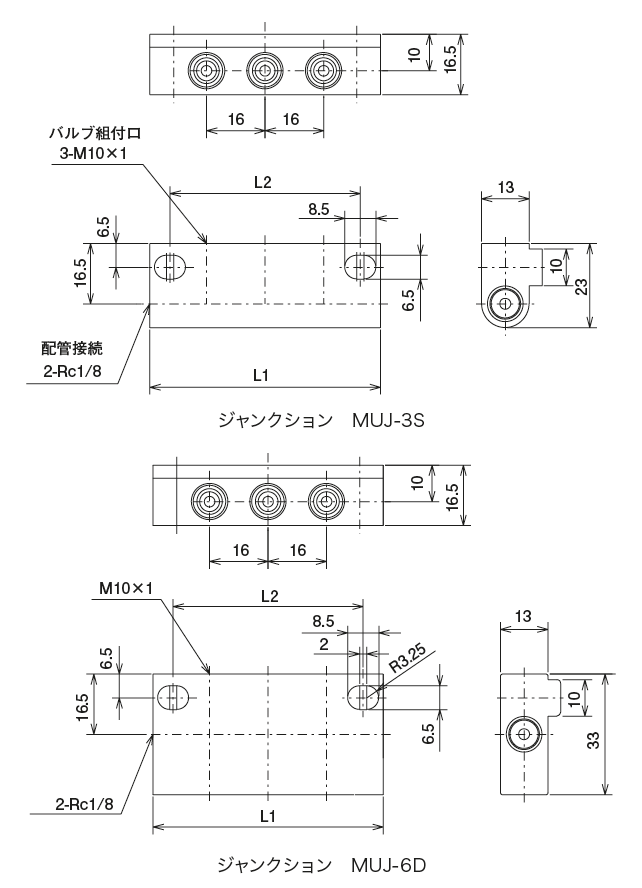

[ジャンクション MUJ-3S]

型式

型式コードNO.仕様L1L2
MUJ- 1S 216101 シングル型 1口用 31 20
MUJ- 2S 216102 シングル型 2口用 47 36
MUJ- 3S 216103 シングル型 3口用 63 52
MUJ- 4S 216104 シングル型 4口用 80 68
MUJ- 5S 216105 シングル型 5口用 96 84
MUJ- 6S 216106 シングル型 6口用 112 100
MUJ- 7S 216107 シングル型 7口用 128 116
MUJ- 8S 216108 シングル型 8口用 144 132
MUJ- 9S 216109 シングル型 9口用 160 148
MUJ-10S 216110 シングル型10口用 176 164

●材質:鉄(SUM24)

資料

外形寸法図
外形寸法図

[ジャンクション MUJ-2D]

型式

型式コードNO.仕様L1L2
MUJ- 2D 216121 ダブル型 2口用 31 20
MUJ- 4D 216122 ダブル型 4口用 47 36
MUJ- 6D 216123 ダブル型 6口用 63 52
MUJ- 8D 216124 ダブル型 8口用 79 68
MUJ-10D 126125 ダブル型10口用 95 84
MUJ-12D 216126 ダブル型12口用 111 100
MUJ-14D 216127 ダブル型14口用 127 116
MUJ-16D 216128 ダブル型16口用 143 132

●材質:アルミ(A6063S-T5)

資料

外形寸法図
外形寸法図
