主管脱圧/圧力進行併用システム

ツイン型電動ポンプ EGME-T型

ツイン型電動ポンプ EGME-T型

ソレノイドバルブの切替えをすることで圧力進行用と主管脱圧用を併用できます。消費電力を抑えた省エネタイプです。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧

仕様

ポンプ
吐出量 10ml/min
吐出圧力 10MPa (安全弁設定圧)
電圧/電流DC24V
  モーター 脱圧ソレイド 合計
  20W/0.8A 10W/0.4A 30W/1.2A
使用稠度範囲 カートリッジグリース No.000、00、0、1
推奨グリース MP0、FS2、MT1
カートリッジ容量 200ml、400ml、700mlカートリッジ
質量 1.8kg(4C)、2.8kg(7C)
脱圧装置 脱圧ソレイド内蔵

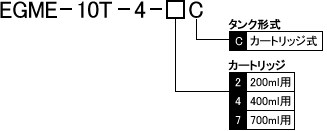

型式表示方法

ツイン型電動ポンプ EGME-T型 型式表示方法

型式

型式コードNo.
EGME-10T-4-2C 103902
EGME-10T-4-7C 103911

正しい使い方

メーカー推奨のカートリッジグリースを使用してください。
二硫化モリブデン入のグリースは絶対に使用しないでください。
リチューム系グリースを使用してください。
(リチューム系グリース以外の場合はご相談ください。)
真鍮およびゴムを侵す成分の入ったグリースは使用しないでください。
カートリッジ交換時には異物混入にご注意ください。
カートリッジ交換時は必ずエアー抜きボタンを押してエアー抜きを行ってください。

資料

ポンプ回路図
小型〜中型機械用 主配管脱圧作動/圧力進行作動並用システム/ツイン型電動ポンプ EGME-T型 ポンプ回路図
結線図
小型〜中型機械用 主配管脱圧作動/圧力進行作動並用システム/ツイン型電動ポンプ EGME-T型 結線図

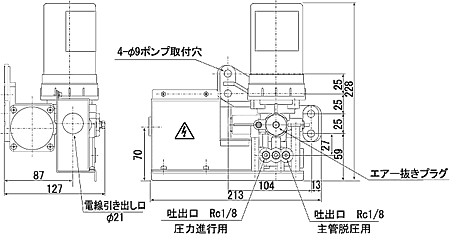

外形寸法図[EGME-10T-4-2C
小型〜中型機械用 主配管脱圧作動/圧力進行作動並用システム/ツイン型電動ポンプ EGME-T型 外形寸法図
小型〜中型機械用 主配管脱圧作動/圧力進行作動並用システム/ツイン型電動ポンプ EGME-T型 外形寸法図

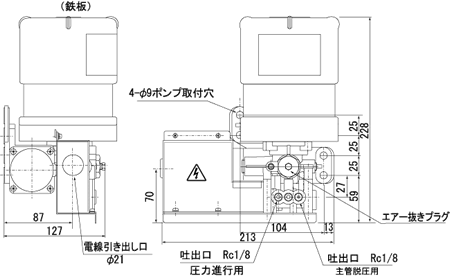

外形寸法図[EGME-10T-4-7C]
小型〜中型機械用 主配管脱圧作動/圧力進行作動並用システム/ツイン型電動ポンプ EGME-T型 外形寸法図
小型〜中型機械用 主配管脱圧作動/圧力進行作動並用システム/ツイン型電動ポンプ EGME-T型 外形寸法図
外形寸法図[EGME-10T-4-4C]
小型〜中型機械用 主配管脱圧作動/圧力進行作動並用システム/ツイン型電動ポンプ EGME-T型 外形寸法図
小型〜中型機械用 主配管脱圧作動/圧力進行作動並用システム/ツイン型電動ポンプ EGME-T型 外形寸法図
