グリースシステム

圧力進行作動型定量システム

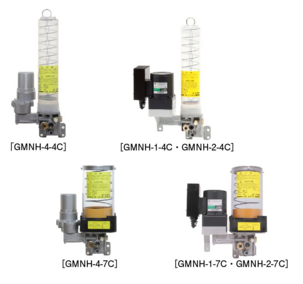

圧力進行作動型電動ポンプ GMNH型[高圧タイプ]

圧力進行作動型電動ポンプ GMNH型[高圧タイプ]

圧力進行作動型定量バルブとの組合せで、ポンプの運転時間により吐出量を少量から中量まで変えることができる、カートリッジ用電動ポンプです。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧

仕様

ポンプ
吐出量 10ml/min
吐出圧力 20MPa (安全弁設定圧)
モーター
電圧/電流 DC24Vφ1/0.65A AC100Vφ1/0.65A AC200Vφ1/0.65A
出力 15W DCブラシモーター 25W インダクションモーター
使用稠度範囲 カートリッジグリースNO.000、00、0、1(リチューム系)
推奨グリース リューベオリジナルグリース MP0、MP1、FS2
カートリッジ容量 400ml、700mlカートリッジ
質量 2.8kg(DC24V)、3.1kg(AC100V、200V)

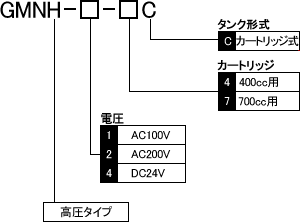

型式表示方法
圧力進行作動型電動ポンプ GMNH型 型式表示方法

型式

型式コードNo.
GMNH-1-4C 103553
GMNH-1-7C 103550
GMNH-2-4C 103554
型式コードNo.
GMNH-2-7C 103551
GMNH-4-4C 103552
GMNH-4-7C 103549

正しい使い方

メーカー推奨のグリースを使用してください。
二硫化モリブデン入のグリースは絶対に使用しないでください。
リチューム系グリースを使用してください。
(リチューム系グリース以外の場合はご相談ください。)
真鍮およびゴムを侵す成分の入ったグリースは使用しないでください。
カートリッジ交換時には異物混入に十分ご注意ください。
カートリッジ交換後は必ずエアー抜きボタンを押してエアー抜きを行ってください。


資料

ポンプ回路図
主配管脱圧作動型電動ポンプ  GMS型(充填式) ポンプ回路図

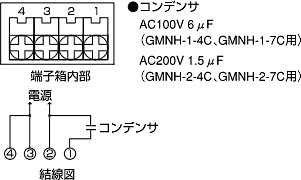

結線図
主配管脱圧作動型電動ポンプ  GMS型(充填式) 結線図
外形寸法図[GMNH-4-4C]
圧力進行作動型電動ポンプ GMNH型 外形寸法図
圧力進行作動型電動ポンプ GMNH型 外形寸法図
外形寸法図[GMNH-2-4C・GMNH-1-4C]
圧力進行作動型電動ポンプ GMNH型 外形寸法図
圧力進行作動型電動ポンプ GMNH型 外形寸法図

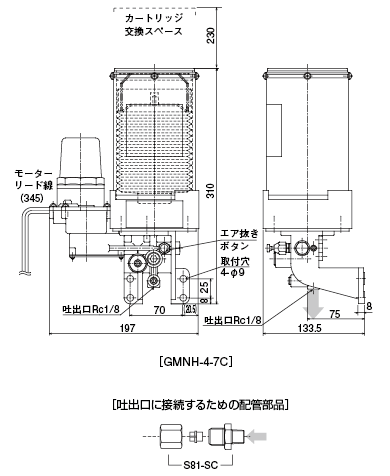

外形寸法図[GMNH-4-7C]
圧力進行作動型電動ポンプ GMNH型 外形寸法図

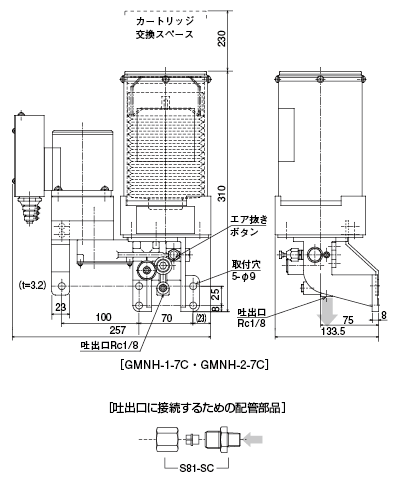

外形寸法図[GMNH-1-7C・GMNH-2-7C]
圧力進行作動型電動ポンプ GMNH型 外形寸法図
