圧力進行作動型電動ポンプ GMN型

圧力進行作動型電動ポンプ GMN型

圧力進行作動型定量バルブとの組合せで、ポンプの運転時間により吐出量を少量から中量まで変えることができます。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧

仕様

ポンプ 吐出量 20ml/min
吐出圧力 8MPa (安全弁設定圧)
モーター 電圧/電流 DC24V/1A
出力 15W DCブラシモーター
グリースレベルスイッチ オプション
タンク有効容量 800ml
質量 2.8kg
使用稠度範囲 NLGI No.000、00、0、1 (リチューム系)
推奨グリース MP0、MP1、FS2

型式表示方法

圧力進行作動型電動ポンプ GMN型 型式表示方法

型式

型式コードNo.
GMN-4-8P 102909

正しい使い方

メーカー推奨のグリースを使用してください。
二硫化モリブデン入のグリースは絶対に使用しないでください。
リチューム系グリースを使用してください。
(リチューム系グリース以外の場合はご相談ください。)
真鍮およびゴムを侵す成分の入ったグリースは使用しないでください。
グリース補給時の異物混入に十分ご注意ください。
グリース補給後は必ずエアー抜きバルブを開いてエアー抜きを行ってください。


資料

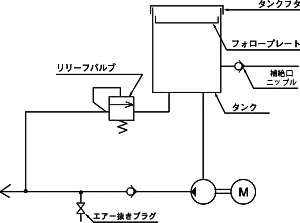

ポンプ回路図
圧力進行作動型電動ポンプ GMN型 ポンプ回路図

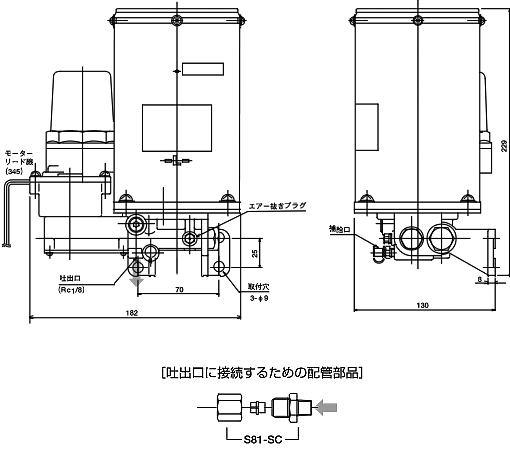

外形寸法図[GMN-4-8P]
圧力進行作動型電動ポンプ GMN型 外形寸法図
