主配管脱圧作動型定量システム

グリース定量バルブ用ジャンクション

グリース定量バルブ用ジャンクション

主配管接続、分岐用とMGI型定量バルブ取付用ジャンクションです。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧

型式

型式コードNO.
JV-2 206470

材質:亜鉛ダイキャスト (ZDC)

資料

外形寸法[JV-2]
グリース定量バルブ用ジャンクション 外形寸法図

型式

型 式コードNO.仕様
JV-3 206471 シングル型1口用

材質:亜鉛ダイキャスト (ZDC)

資料

外形寸法図 [JV-3]
グリース定量バルブ用ジャンクション 外形寸法図

型式

型 式コードNO.仕 様L1L2
 JV-4S 206472 シングル型2口用 49 38
 JV-5S 206473 シングル型3口用 65 54
 JV-6S 206474 シングル型4口用 81 70
 JV-7S 206475 シングル型5口用 97 86
 JV-8S 206476 シングル型6口用 113 102
 JV-9S 206479 シングル型7口用 129 118
 JV-10S 206543 シングル型8口用 145 134

材質:亜鉛ダイキャスト (ZDC)

資料

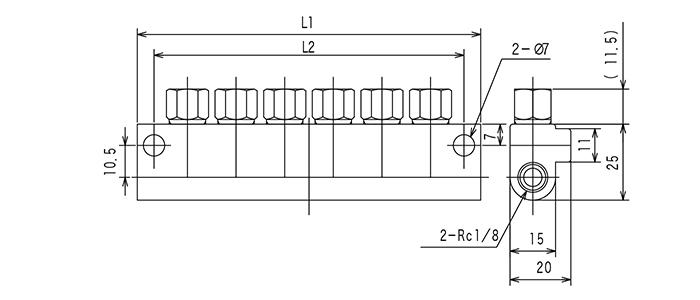

外形寸法図 [JV-4S]
グリース定量バルブ用ジャンクション 外形寸法図

型式

型 式コードNO.仕 様
JV-4D 206464 ダブル型2口用

材質:真鍮 (C3604)

資料

外形寸法図 [JV-4D]
グリース定量バルブ用ジャンクション 外形寸法図

型式

型 式コードNO.仕 様L1L2
JV-6D 206465 ダブル型 4口用 49 38
JV-8D 206466 ダブル型 6口用 65 54
JV-10D 206467 ダブル型 8口用 81 70
JV-12D 206468 ダブル型10口用 97 86
JV-14D 206469 ダブル型12口用 113 102

材質:真鍮 (C3604)

資料

外形寸法図 [JV-8D]
グリース定量バルブ用ジャンクション 外形寸法図
