グリース専用圧力スイッチ[グリース通過方式] GPL型

グリース専用圧力スイッチ[グリース通過方式] GPL型

通常の圧力スイッチと違い内部でのグリースの停滞が発生しない高信頼性、長寿命です。
主配管の最末端には使用しないでください。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧

仕様

 GPL-30GPL-30-D
作動圧力 3.0MPa±20%
復帰圧力 2.5MPa±20%
常用使用圧力 10MPa
マイクロスイッチ仕様
定格電圧 AC250V, DC30V DC24V
抵抗負荷 2A 0.1A
寿命 20万回 (定格負荷時)
  GPL-55 GPL-55-D
作動圧力 5.5MPa±0.4Mpa
マイクロスイッチ仕様
定格電圧 AC250V, DC30V DC24V
抵抗負荷 2A 0.1A
寿命 20万回 (定格負荷時)

※製造ロットは西暦の末数字、月[A(1月)〜L(12月)]を示す。

型式

型式コードNo.
GPL-30 209282
GPL-30-D 209409
GPL-55 209392
GPL-55-D 209403

資料

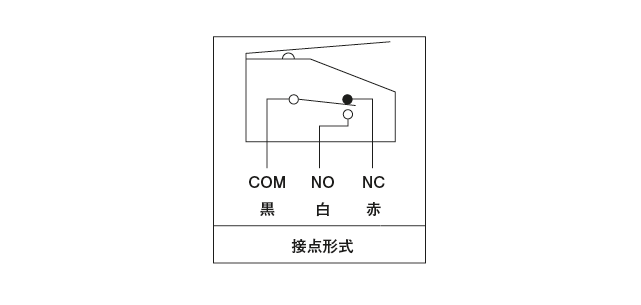

結線図
グリース専用圧力スイッチ GPL型 結線図

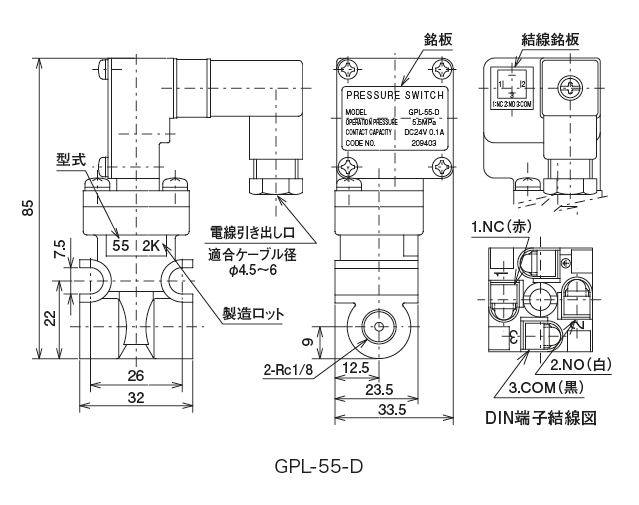

外形寸法図
グリース専用圧力スイッチ GPL型 外形寸法図
グリース専用圧力スイッチ GPL型 外形寸法図
