GMS型 (充填式)

GMS型 (充填式)

モーターによりピストンの往復運動を行う充填式電動ポンプです。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

仕様

ポンプ 吐出量 20ml/min
吐出圧力 8.0MPa (安全弁設定圧)
グリスレベルスイッチ
(オプション)
接点形式 B接点(NC) 油面下限でOFF
接点容量 AC250V 2A DC30V 3A 小さい方
電圧/電流 DC24V
モーター 15W/0.65A
脱圧ソレイド 30W/1.25A
合計 45W/1.9A
加圧時間 通電時間 7分30秒以内
脱圧時間 OFF時間 1時間以上
使用稠度範囲 NLGI No.000、00、0、1 (リチューム系)
推奨グリス MP0、FS2
質量 1.8kg(3P)、2.8kg(8P)
脱圧装置 脱圧ソレイド内蔵

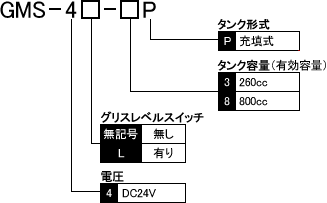

発注ご指示表記

主配管脱圧作動型電動ポンプ  GMS型(充填式) 発注ご指示表記

型式

型式コードNo.
GMS-4-3P 103624
GMS-4-8P 103625
GMS-4L-3P 103619
GMS-4L-8P 103654

正しい使い方

このポンプユニットは制御回路が別に必要になります
メーカー推奨のグリスを使用してください。
二硫化モリブデン入のグリスは絶対に使用しないでください。
リチューム系グリスを使用してください。
(リチューム系グリス以外の場合はご相談ください。)
真鍮およびゴムを侵す成分の入ったグリスは使用しないでください。
グリス補給時の異物混入に十分ご注意ください。
連続運転はしないでください。
グリス補給後は必ずエアー抜きボタンを押してエアー抜きを行ってください。
主配管内へのグリス充填や、試運転を行うときは、運転時間=30秒、休止時間=90秒の間欠時間を守ってください。この条件を守らないとソレノイドの発熱によってサーマルプロテクターが働き、ソレノイドに通電されず圧力が上昇しません。


資料

ポンプ回路図
主配管脱圧作動型電動ポンプ  GMS型(充填式) ポンプ回路図
結線図
主配管脱圧作動型電動ポンプ  GMS型(充填式) 結線図
外形寸法図

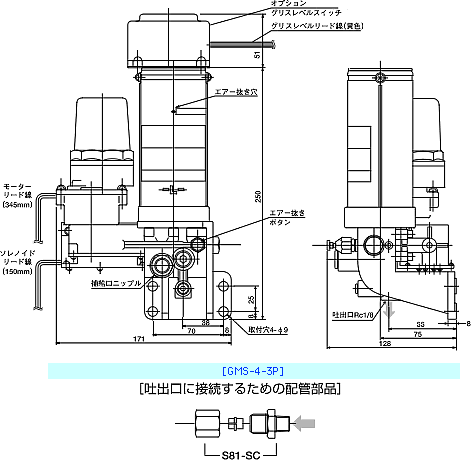

主配管脱圧作動型電動ポンプ  GMS型(充填式) 外形寸法図

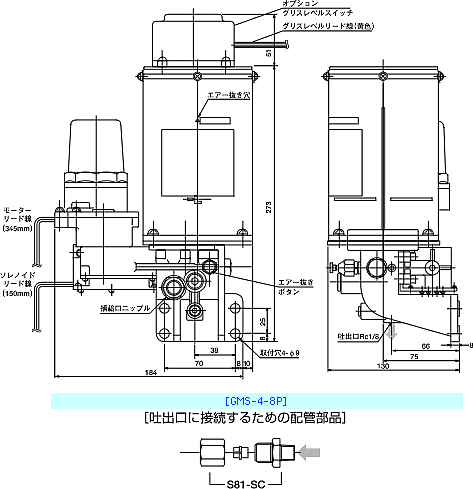

主配管脱圧作動型電動ポンプ  GMS型(充填式) 外形寸法図
