配管部品

KP · KPW · KP 型(カップリング)

KP · KPW · KP 型(カップリング)

・RoHs指令(2011/65/EU,(EU)2015/863準拠)

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

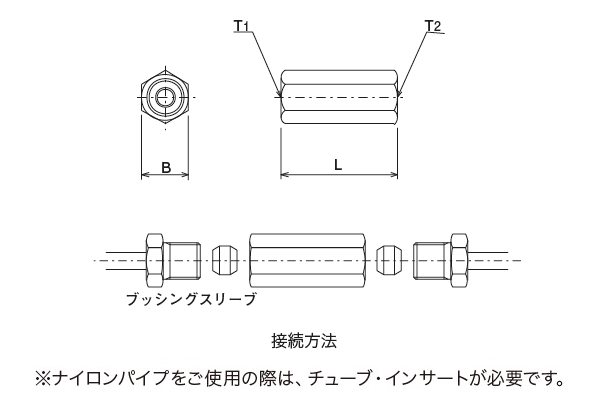

外形寸法図

KP · KPW · KP 型(カップリング)
 外形寸法図

型式

型式コードNO.管外径(φ)T1T2LB
KP-44 106201 4×4 M8×1.0 M8×1.0 25 10
KP-46 106202 4×6 M10×1.0 27 12
KP-4R 106291 4 Rc1/8 25 14
KP-66 106292 6×6 M10×1.0 M10×1.0 29
KP-6R 106293 6 Rc1/8 25
KP-RR 106294 Rc1/8
KP-88 207201 8×8 M14×1.5 M14×1.5 40 17
PSC 207202 Rc3/8 Rc1/8 25 21

●材質:真鍮(C3604)

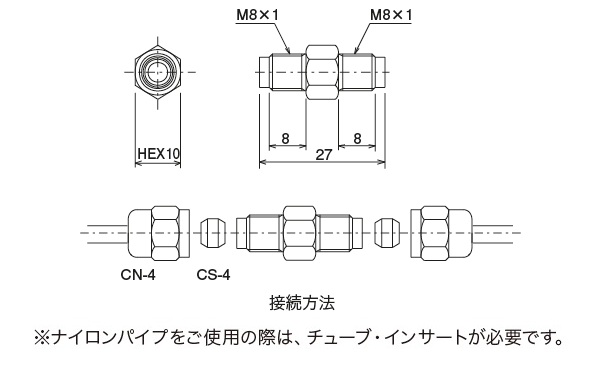

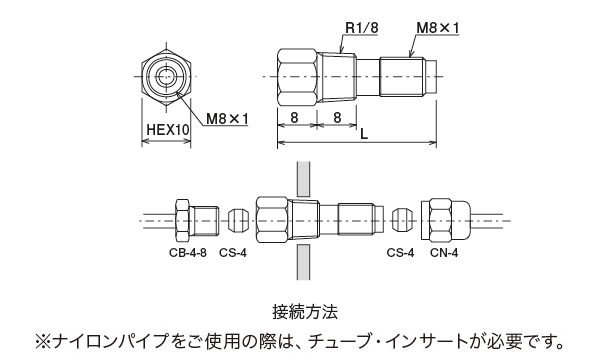

外形寸法図

SC · EC · TC 型(コネクター)
 外形寸法図

型式

型式コードNO.管外径(φ)
KPW-4 106211 4

●材質:真鍮(C3604)

外形寸法図

SC · EC · TC 型(コネクター)
 外形寸法図

型式

型式コードNO.管外径(φ)L
KPR-4 106221 4 32

●材質:真鍮(C3604)

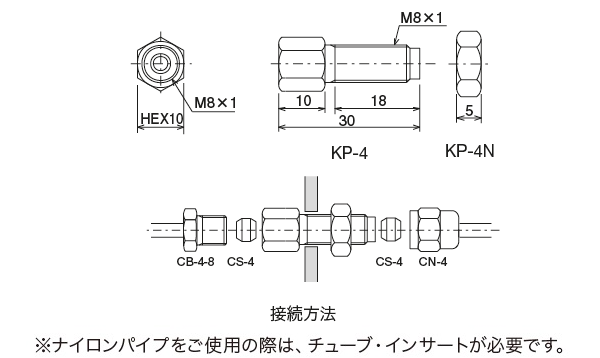

外形寸法図

SC · EC · TC 型(コネクター)
 外形寸法図

型式

型式コードNO.管外径(φ)材質
KP-4 106231 4 真鍮(C3604)
KP-4N 106232 鉄(SS400)
